La traçabilité et l’automatisation ne sont plus des options mais des exigences, les systèmes de réglage manuels ne cessent d'évoluer. Grâce aux indicateurs de position avec communication externe, les ajustements mécaniques ne sont plus des opérations isolées : ils s’intègrent pleinement aux architectures automatisées de production. Ces dispositifs permettent à la fois une lecture locale directe pour l’opérateur et une transmission numérique de la position vers un automate, un contrôleur ou une supervision.

Apaax propose une gamme complète d’indicateurs de position électroniques conçus pour répondre à cette double exigence : afficher la position d’un axe en temps réel et la communiquer via une interface série ou un bus de terrain industriel. Ces indicateurs de position programmables avec bus de terrain sont particulièrement appréciés dans les environnements où la cohérence des réglages, la validation automatique et la réduction des erreurs humaines sont critiques.

Faisant partie de l’écosystème des systèmes rotatifs, ces produits sont adaptés aux lignes d’emballage, aux équipements agroalimentaires, aux modules logistiques ou encore aux applications robotisées. Ils constituent une passerelle entre le monde mécanique et son jumeau numérique, permettant une transition progressive vers l’industrie 4.0 sans remettre en cause l’ergonomie des postes existants.

Une gamme complète d’indicateurs connectés pour répondre à chaque configuration

Apaax propose une large gamme d’indicateurs connectés compatibles et facilement intégrables avec les installations en place.

Compatibilité mécanique avec les modèles traditionnels

La gamme d’indicateurs de position avec communication externe proposée par Apaax est conçue pour faciliter l’intégration dans les équipements existants. Les séries EP4RS et EP4NET, montées en arbre creux, reprennent les cotes et les interfaces de montage des indicateurs de position mécaniques type OP. Cela permet aux industriels de moderniser leurs machines sans modifier les supports, les volants ou les accessoires déjà en place.

Indicateurs avec sortie série RS232/RS485 : EP4RS

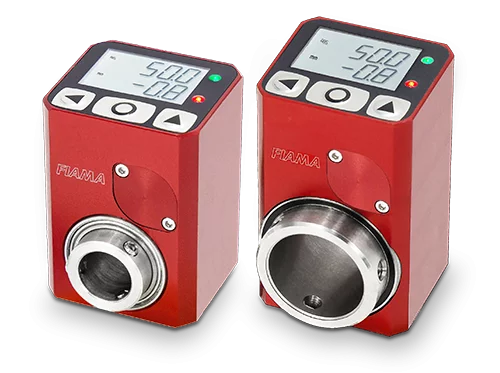

Les modèles EP43RS et EP46RS sont des indicateurs de position électroniques équipés d’une sortie RS232 ou RS485. Ce type de liaison série est particulièrement utile dans les installations où la structure réseau ne permet pas l’ajout de câbles Ethernet ou de modules de bus. Ils permettent une transmission directe de la position vers un automate programmable ou un afficheur déporté, tout en conservant un affichage local sur écran LCD.

Ces modèles restent programmables localement : le technicien peut ajuster le pas de mesure, le sens de comptage, l’unité (mm/inch/°), ou encore choisir entre affichage absolu et relatif. En cela, ils répondent pleinement à la définition d’un indicateur de position programmable.

Intégration aux bus de terrain industriels : EP4NET

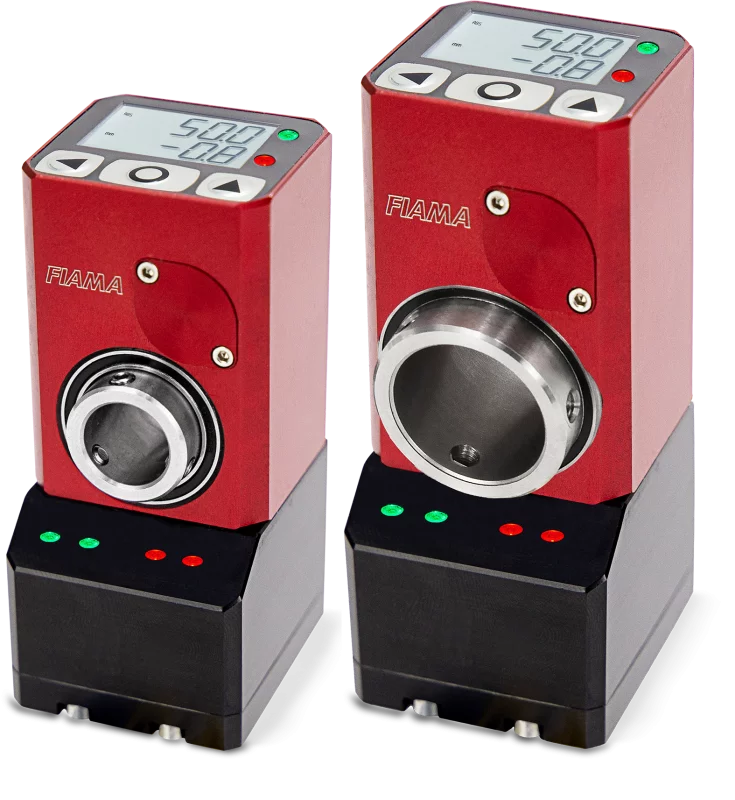

Les références EP43NET et EP46NET montent en gamme en proposant une interface directe avec les bus de terrain industriels. Ces indicateurs de bus de terrain sont compatibles avec les protocoles standards tels que :

• EtherNet/IP
• Profinet
• EtherCAT
• Powerlink
• IO-Link

Cette connectivité permet une intégration immédiate dans les architectures d’automatisation avancées, sans besoin de convertisseur externe. L’indicateur transmet les positions au réseau de supervision tout en permettant à l’opérateur de consulter la valeur localement sur l’afficheur.

Afficheurs de panneau F4RS / F4NET

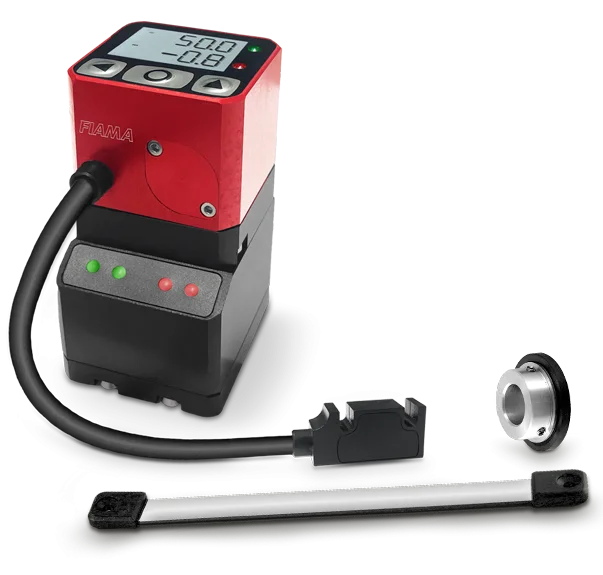

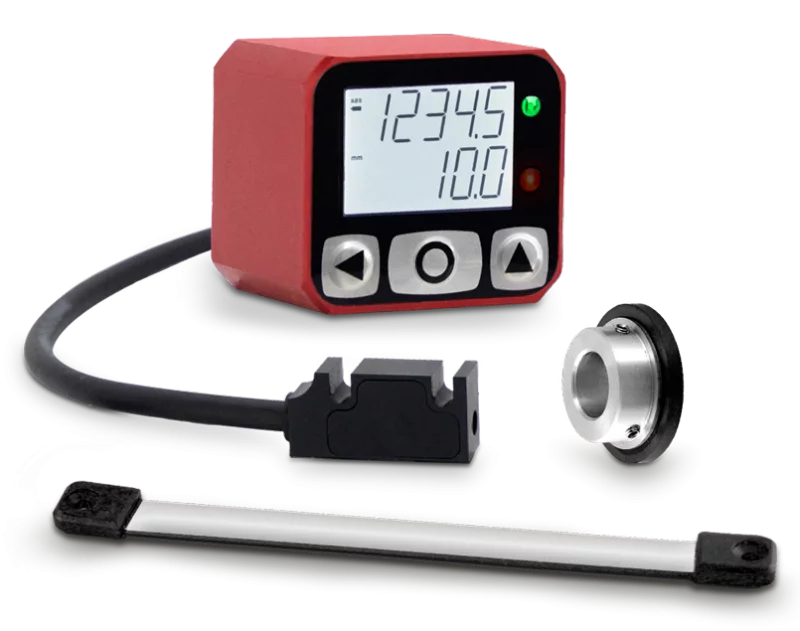

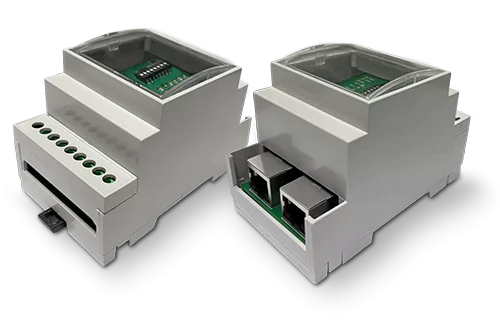

Apaax propose également des versions panneau, les F4RS (liaison série) et F4NET (bus Ethernet), destinées à une intégration en armoire ou en façade machine. Ils sont particulièrement utiles dans les installations où les capteurs sont déportés mais où une visualisation locale reste nécessaire. Ces indicateurs de position programmables avec bus de terrain peuvent être associés à des capteurs magnétiques pour une mesure sans contact.

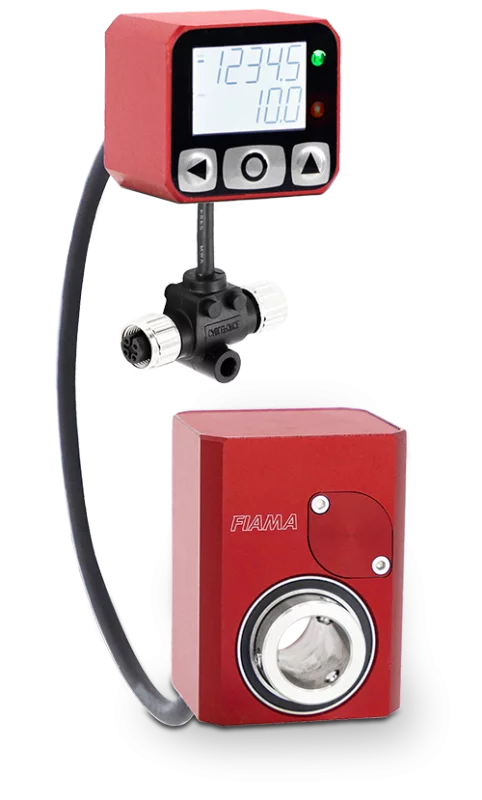

Modules encodeurs-afficheurs EM43 / EM46

Les EM43 et EM46 complètent la gamme en combinant un encodeur magnétique avec un afficheur à arbre creux. Ce type d’équipement tout-en-un offre à la fois la lecture directe par l’opérateur et la transmission automatisée de la donnée vers l’automate. Il est idéal pour les postes de réglage critiques nécessitant une double supervision : locale et distante.

Fonctionnalités et interfaces de communication

Communication point à point ou en réseau multipoint, connectivité avec les principaux protocoles ou encore visualisation et transmission des valeurs, les indicateurs de position avec communication externe sont la solution adaptée à votre besoin particulier.

Communication série : simplicité et compatibilité

Les indicateurs de position avec communication externe équipés d’une interface RS232 ou RS485 permettent une communication point à point ou en réseau multipoint. Ils sont particulièrement appréciés dans les installations industrielles traditionnelles, où l’infrastructure est déjà en place et ne nécessite pas de bus de terrain complexe.

La norme RS485, notamment, autorise la connexion de plusieurs esclaves à un maître unique (automate, terminal ou superviseur), ce qui en fait une solution simple pour superviser plusieurs axes en parallèle. Elle offre également une bonne immunité aux perturbations électromagnétiques, même sur de longues distances.

Ces indicateurs de position programmables peuvent ainsi transmettre en temps réel la position mesurée tout en maintenant une interaction manuelle avec l’utilisateur via l’écran intégré. L’opérateur conserve la capacité de consulter la valeur locale, de modifier les paramètres de comptage ou de réaliser un préréglage, sans interférer avec la supervision à distance.

Bus de terrain : connectivité native aux automates

Pour les environnements industriels modernes, les modèles NET proposés par Apaax intègrent nativement les protocoles de communication industriels les plus répandus. Ces indicateurs de bus de terrain sont compatibles avec :

• EtherNet/IP, couramment utilisé dans l’automobile et l’agroalimentaire
• Profinet, particulièrement adapté aux architectures Siemens
• EtherCAT, pour les environnements à très haute vitesse
• Powerlink, dans l’automatisation des machines complexes
• IO-Link, protocole ouvert de plus en plus répandu pour les capteurs intelligents

L’intégration de ces indicateurs de position programmables avec bus de terrain ne nécessite aucun convertisseur supplémentaire. Ils sont reconnus comme des nœuds standards par l’automate ou la supervision. Une fois paramétrés, ils peuvent remonter la position réelle, valider un réglage, déclencher une alarme si la consigne n’est pas respectée, ou encore participer à des séquences automatisées.

Double usage : affichage local et supervision distante

L’un des grands avantages de ces indicateurs de position électroniques est leur capacité à remplir une double fonction :

• afficher la valeur mesurée localement pour l’opérateur
• transmettre cette valeur au contrôleur pour analyse, archivage ou validation

Ce fonctionnement hybride est idéal dans les applications de changement de format automatisé, où l’automate envoie une consigne à l’opérateur, puis compare la position réelle mesurée à la valeur attendue. Si la position est correcte, la machine autorise la production ; sinon, une alerte est déclenchée. Cela améliore la sécurité, la répétabilité des réglages, et réduit considérablement le risque d’erreurs humaines.

L’ensemble de ces fonctionnalités positionne ces indicateurs comme de véritables interfaces intelligentes entre la mécanique de l’axe et le système de pilotage global de la ligne.

Installation et compatibilité mécanique

Les indicateurs de position avec communication externe sont pensés pour être facilement intégrés. Ils sont également compatibles avec les accessoires présents sur les équipements industriels.

Intégration directe en remplacement des indicateurs mécaniques

Les indicateurs de position avec communication externe proposés par Apaax sont conçus pour s’intégrer sans modification mécanique sur les postes déjà équipés d’indicateurs traditionnels. Ils conservent en effet les dimensions standardisées des séries mécaniques OP (ex. OP6, OP7, OP10), ce qui permet de remplacer un afficheur à rouleaux par un modèle connecté sans ré-usinage ni adaptateur spécifique.

Leur montage en arbre creux assure une fixation fiable et précise sur l’axe motorisé ou manuel. Il suffit de retirer l’ancien indicateur, d’insérer le nouveau modèle sur l’arbre, de le bloquer via une vis de pression ou une bride, puis de connecter le câble de communication à l’automate ou à la supervision.

Cette simplicité de remplacement permet aux industriels de moderniser progressivement leurs lignes sans avoir à investir dans une refonte complète des machines. Elle favorise une montée en compétence douce, où les équipes conservent les repères liés à l’usage d’un indicateur de position programmable, tout en bénéficiant d’une connectivité nouvelle.

Compatibilité avec les accessoires existants

Les modèles EP4 et F4 sont également compatibles avec l’ensemble des accessoires pour indicateurs de position proposés par Apaax. On peut ainsi associer les versions connectées à des volants de manœuvre, boutons de réglage, douilles de réduction ou brides de fixation déjà présents sur la machine.

Les versions panneau (F4RS, F4NET) peuvent être encastrées dans un coffret ou intégrées dans une armoire de commande, ce qui facilite leur association à des capteurs externes, notamment les transducteurs rotatifs ou les capteurs magnétiques à bande ou anneau.

Réduction du temps de mise en œuvre

Cette compatibilité mécanique et électrique permet une réduction significative des temps de câblage, de paramétrage et de mise en service. Pour un bureau d’études ou un intégrateur, l’usage d’un indicateur de position électronique déjà reconnu dans le protocole de bus simplifie les tâches de configuration et évite les incompatibilités matérielles.

Il en résulte un gain de temps et de fiabilité à chaque étape du projet :

• en conception (standardisation des plans)
• en installation (montage direct)
• en maintenance (remplacement rapide par un modèle identique ou évolué)

Cette souplesse d’intégration technique conforte la position de ces indicateurs comme outils de transition vers l’industrie connectée, à la fois accessibles, évolutifs et robustes.

Applications industrielles : connectez vos réglages aux secteurs les plus exigeants

Les indicateurs de position avec communication externe s’intègrent parfaitement dans les environnements industriels où la supervision des réglages, la validation automatique ou la traçabilité sont essentielles. Parmi les secteurs les plus concernés figurent notamment :

• Emballages & Packaging : réglage synchronisé des butées, vérification automatisée des positions lors des changements de format.
• Convoyage & Logistique : centralisation des réglages d’axes, synchronisation des modules mobiles avec les automates.
• Agroalimentaire : supervision des positions sur postes lavables, traçabilité des ajustements opérateur via bus de terrain.
• Robotique & Automatisation : intégration des réglages manuels dans des systèmes semi-automatisés ou collaboratifs.

Ces applications illustrent la capacité des indicateurs de position programmables avec bus de terrain à s’adapter à des environnements complexes, tout en simplifiant la mise en œuvre et en renforçant la fiabilité des opérations.

Avantages techniques et stratégiques

Les indicateurs de position avec communication externe se démarquent par leur points forts :

• une intégration native aux protocoles industriels les plus utilisés,
• une compatibilité mécanique totale avec les solutions existantes (indicateurs OP, volants, brides),
• une programmabilité avancée pour s’adapter à chaque axe, chaque mouvement, chaque poste,
• un gain de temps sur les phases de changement de format, de validation et de mise en service,
• une réduction des erreurs humaines grâce à la comparaison automatique entre valeur cible et position réelle.

Ces produits permettent également de moderniser progressivement un parc de machines sans basculer brutalement vers le tout numérique. C’est une solution idéale pour les industriels en transition vers une approche plus connectée, sans perdre en robustesse ni en simplicité d’usage.

Autres produits de la gamme des systèmes rotatifs

Les indicateurs de position avec communication externe s’intègrent naturellement avec d’autres technologies complémentaires telles que les indicateurs de position à batterie, les indicateurs de position mécaniques, les volants intégrant un indicateur de position ou encore les transducteurs rotatifs.

Cette synergie offre aux industriels la possibilité de créer des postes hybrides, associant lecture mécanique locale et transmission numérique des données, afin d’adapter précisément le niveau de contrôle à chaque besoins de la machine.

FAQ – Indicateurs de position avec communication externe

Quels sont les protocoles de communication disponibles ?

Les modèles connectés de la gamme Apaax sont disponibles en RS232, RS485, EtherNet/IP, Profinet, EtherCAT, IO-Link et Powerlink.

Peut-on remplacer un indicateur mécanique par un modèle connecté sans modifier la machine ?

Oui. Les indicateurs EP4RS et EP4NET partagent les mêmes dimensions que les modèles mécaniques OP, ce qui permet un remplacement plug-and-play.

Quelle est la différence entre un modèle RS et un modèle NET ?

Les modèles RS utilisent une communication série point à point (RS232) ou multipoint (RS485), tandis que les modèles NET intègrent des protocoles de bus de terrain pour une intégration réseau directe avec les automates.

Ces indicateurs peuvent-ils être utilisés dans un environnement lavable ?

Oui, certaines versions bénéficient d’une protection IP64 ou IP65, suffisante pour les environnements industriels exposés à l’humidité ou au nettoyage.

Est-ce que l’opérateur peut encore intervenir localement sur la machine ?

Oui. Tous les indicateurs conservent un affichage local et des touches de réglage, même lorsqu’ils sont connectés à un automate. L’affichage reste accessible et modifiable par l’opérateur.
