Pieds inox réglables pour machines industrielles lourdes avec embases en inox massif

Les pieds réglables en acier inoxydable massif représentent une solution technique de premier plan pour fiabiliser l’assise de vos machines de production, machines-outils et équipements robotiques en milieux agressifs ou hygiéniques. Leur construction robuste tout inox garantit une résistance aux charges extrêmement lourdes, aux vibrations et aux arrachements bien supérieure aux solutions conventionnelles, tout en offrant une protection naturelle contre la corrosion. Ces pieds conviennent parfaitement aux environnements industriels difficiles – ateliers de mécanique, industrie chimique, pharmaceutique ou agroalimentaire – où la stabilité ne doit jamais faire défaut et où les matériaux doivent résister aux lavages fréquents et aux agents corrosifs.

APAAX vous propose en outre un accompagnement personnalisé : nos spécialistes peuvent vous aider à sélectionner le modèle optimal ou à concevoir un pied sur mesure adapté à vos contraintes spécifiques. En optant pour ces pieds industriels haute performance en inox, vous sécurisez vos machines tout en répondant aux exigences réglementaires des environnements sensibles – un choix rentable sur le long terme qui optimise à la fois la productivité et la conformité sanitaire de vos équipements.

Les avantages techniques des pieds réglables en inox avec embases inox massif

• Robustesse et stabilité d’une construction en inox massif

Les pieds à embase inox massif offrent une résistance mécanique exceptionnelle grâce à leur base usinée dans la masse, sans déformation possible, même sous des charges statiques ou dynamiques extrêmes. Contrairement aux embases en tôle ou en polymère, ils garantissent un appui rigide, durable et fiable, même sur des machines tournant 24h/24. La tige filetée de gros diamètre (M16, M20, M24, M30, M34) selon les modèles) évite tout risque de flambage ou de cisaillement sous contrainte. Cette robustesse structurelle assure une longue durée de vie sans affaissement ni dérive du niveau initial, quelles que soient les sollicitations.

• Résistance à la corrosion et compatibilité avec les environnements agressifs

Fabriqués en acier inoxydable austénitique de qualité (AISI 304L ou 316L), ces pieds résistent aux agents chimiques, aux environnements humides, aux nettoyages intensifs et aux produits corrosifs. Ils sont parfaitement adaptés aux secteurs pharmaceutiques, agroalimentaires, chimiques ou marins, où les contraintes d’hygiène ou de corrosion sont élevées. Leur surface lisse, sans revêtement fragile, est facile à entretenir et ne s’écaille pas. L’inox garantit ainsi une parfaite inertie chimique tout en maintenant les propriétés mécaniques, même après de nombreux cycles de nettoyage ou d’exposition à des atmosphères agressives.

• Des pieds conçus pour les charges lourdes et la robotique industrielle

Ces pieds sont spécifiquement dimensionnés pour équiper des machines industrielles lourdes, des convoyeurs massifs ou des robots rapides à forte inertie. Leur capacité à supporter des masses importantes, tout en maintenant une parfaite stabilité et une mise à niveau précise, en fait un choix idéal pour les applications critiques. Ils compensent les irrégularités du sol et absorbent les charges dynamiques lors des accélérations, freinages ou déplacements répétitifs. Que ce soit pour des machines-outils, des presses ou des installations robotisées, ils allient résistance mécanique et adaptabilité, avec en plus la sécurité anticorrosion de l’inox.

• Résistance aux vibrations, à l’arrachement et à la déformation

Dotés d’un patin en caoutchouc vulcanisé NBR, antidérapant et antibruit, ces pieds réduisent en parti les transmissions de vibrations à la structure et protègent les sols. Ils limitent les déplacements involontaires et les nuisances sonores en fonctionnement. (Des semelles spécifiques antivibrations ou anti-trace certifié alimentaire peuvent être montées sur l’embase pour augmenter l’absorption des chocs ou répondre à des normes d’hygiène. Voir ci-dessous : Accessoires optionnels)

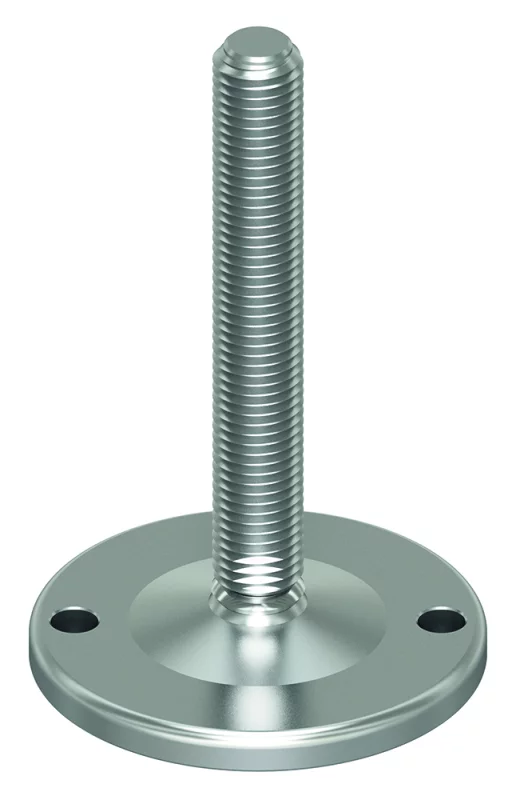

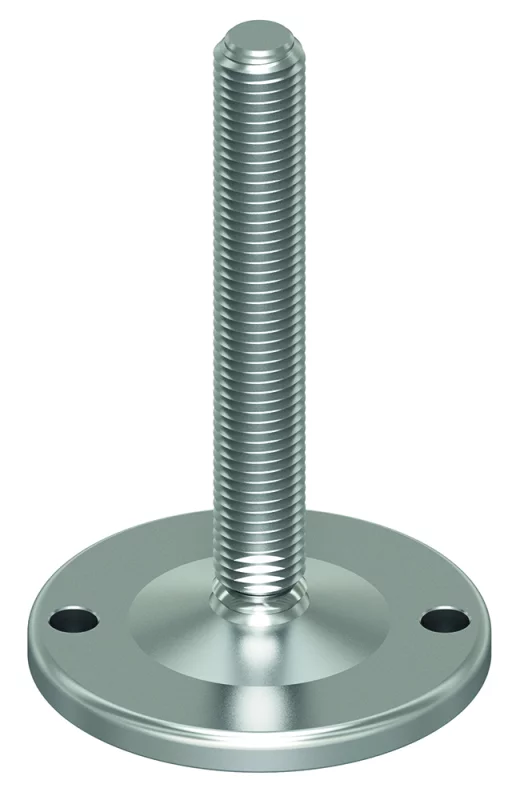

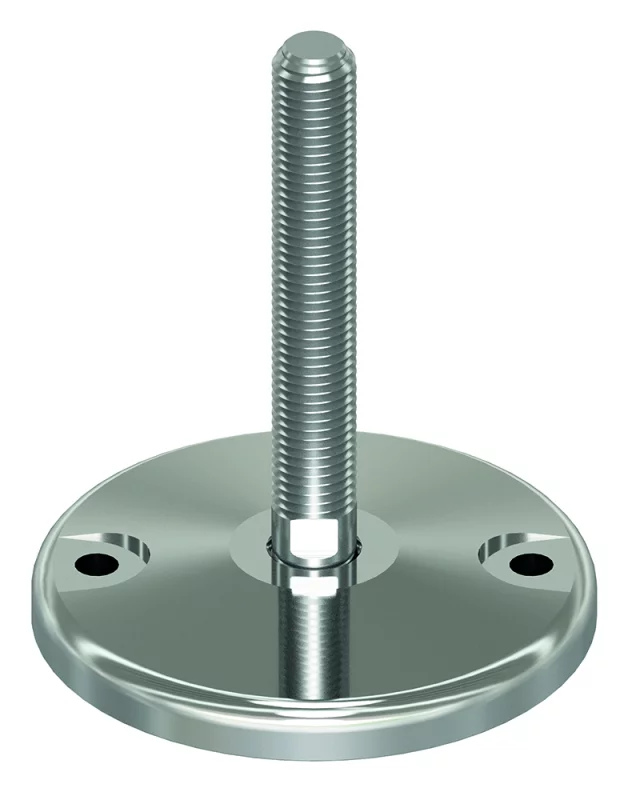

Pour les configurations à fort effort dynamique (presses, bras robotisés), des versions fixables au sol sont disponibles pour assurer une tenue parfaite, même en cas de choc ou d’arrachement. Enfin, leur conception monobloc en inox évite toute déformation sous contrainte prolongée, garantissant une stabilité dimensionnelle constante, même après des années d’utilisation intensive.

Types de jonctions disponibles : fixes, articulées oscillantes ou à rotule

Les pieds réglables en inox massif APAAX se déclinent en plusieurs variantes de jonctions afin de répondre précisément aux exigences techniques de vos installations industrielles. On distingue ainsi trois principales configurations :

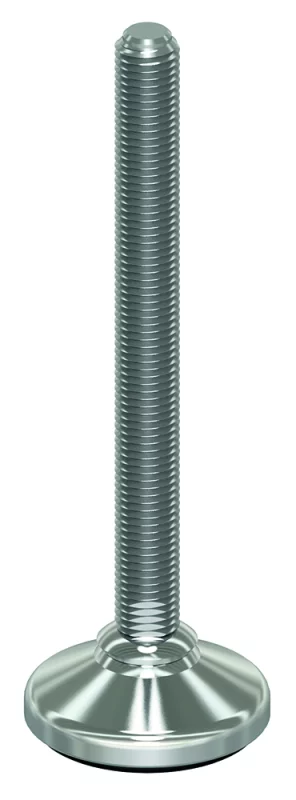

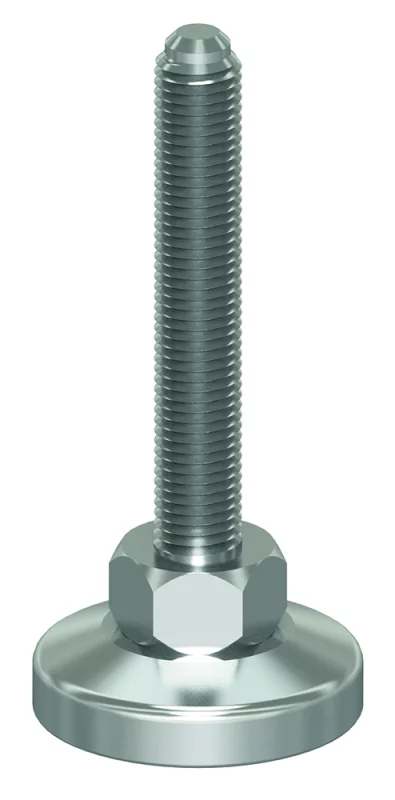

• Pied articulé oscillant avec écrou : ce type de jonction offre une compensation angulaire limitée, idéale pour rattraper de faibles irrégularités du sol ou de légers désalignements de l’équipement. La tête du pied peut osciller sur environ 4° pour épouser la surface, tandis qu’un écrou de blocage vient solidariser fermement la tige une fois le réglage effectué. Cette conception garantit un appui stable et un nivellement micrométrique, tout en limitant les jeux mécaniques susceptibles d’apparaître avec le temps. Elle est prisée pour les pieds de convoyeurs ou de machines d’assemblage qui nécessitent un alignement précis sur sol légèrement irrégulier.

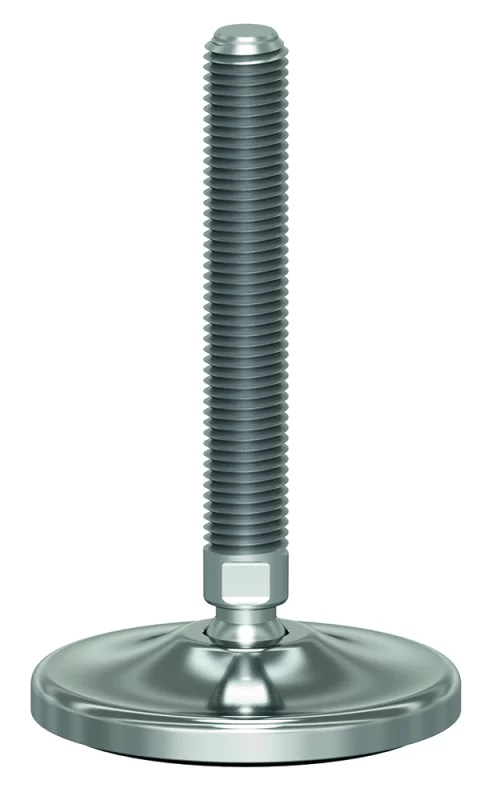

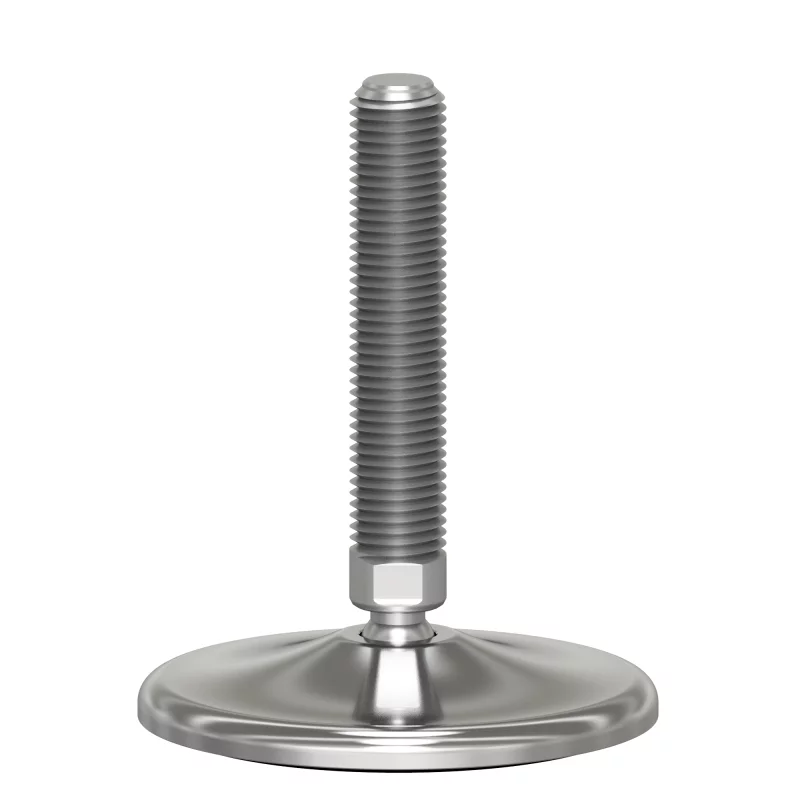

• Pied articulé à rotule : grâce à une rotule intégrée entre la tige filetée et l’embase inox, ce pied offre une liberté angulaire optimale. Il est particulièrement adapté aux machines subissant des vibrations ou des mouvements fréquents, tels que les bras robotiques rapides ou les convoyeurs lourds en mouvement. La rotule permet un auto-alignement sur le sol et absorbe efficacement les contraintes dynamiques, évitant ainsi toute sollicitation excessive sur les points de fixation du pied. En dissipant les désalignements durant le fonctionnement, le pied à rotule contribue à prolonger la durée de vie de l’interface sol-machine et à préserver la planéité de l’installation. C’est le pied à rotule par excellence pour les robots industriels multi-axes, les machines-outils à vibrations élevées ou tout équipement devant combiner stabilité et mouvements.

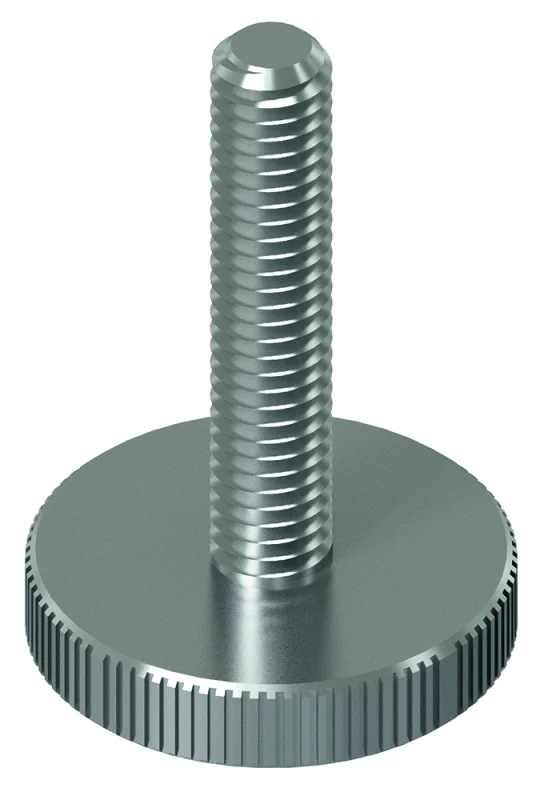

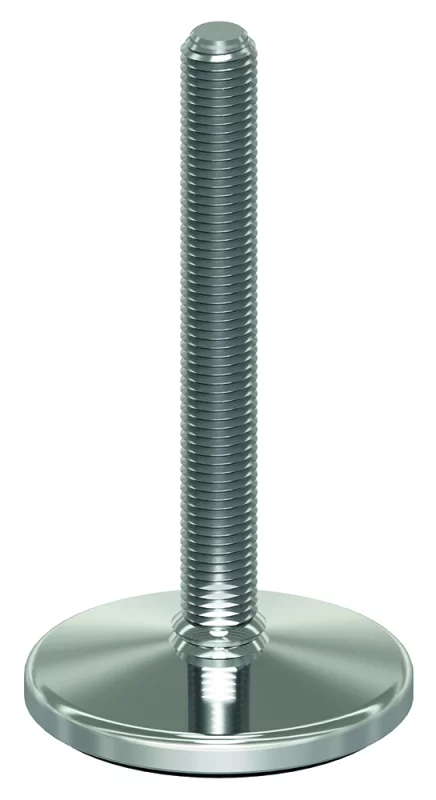

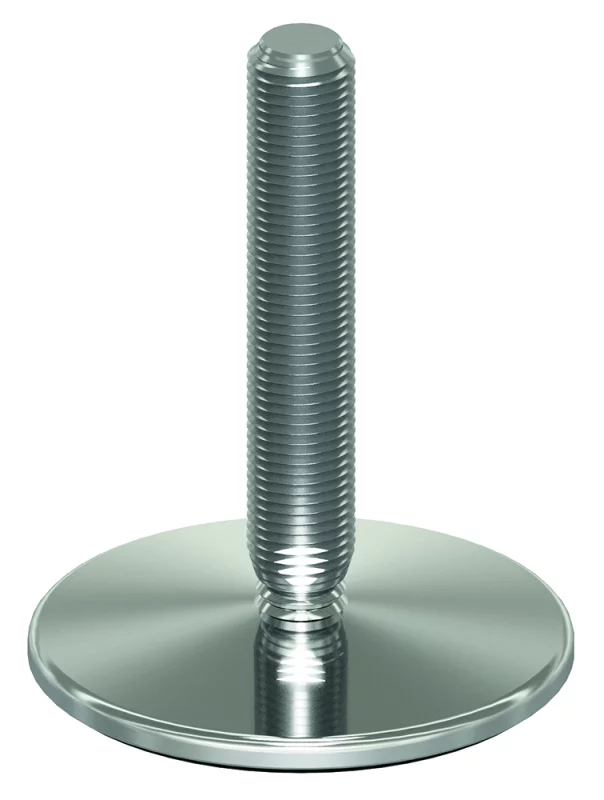

• Pied fixe : la jonction fixe procure une rigidité maximale, sans aucune compensation angulaire. La tige filetée est solidaire de l’embase (soudée ou usinée d’un seul tenant), ce qui élimine totalement tout jeu ou flexion à l’interface. Ces pieds conviennent spécifiquement aux équipements de haute précision tels que les grandes machines-outils d’usinage ou certaines installations robotiques, qui exigent un alignement strict et une stabilité dimensionnelle absolue. Un pied fixe spécifique robotique privilégiera par exemple cette construction monobloc pour assurer qu’aucun mouvement parasite ne vienne perturber le positionnement du robot. Bien que le sol doive être parfaitement plan dans ce cas, le gain en rigidité est déterminant pour des machines où le moindre micromètre compte. Lorsqu’ils sont combinés à une fixation au sol (platine à cheviller) pour les charges extrêmes, ces pieds fixes garantissent un ancrage inébranlable de l’équipement.

Chaque configuration de pied est disponible en version inox massif, ce qui permet de bénéficier de ces avantages mécaniques tout en conservant la résistance à la corrosion. Ainsi, même les pieds à rotule inox conservent des composants internes inoxydables et peuvent être utilisés en milieu humide ou alimentaire sans risque de grippage ni contamination.

Options de personnalisation et services sur mesure

Chaque projet industriel a ses contraintes propres, c’est pourquoi APAAX offre de nombreuses possibilités de personnalisation sur ces pieds réglables en inox massif. L’objectif est que le pied s’adapte parfaitement à votre machine ou installation.

Parmi les options disponibles :

• Dimensions de l’embase : choisissez le diamètre de l’embase inox pleine (par exemple 80 mm, 120 mm, 150 mm ou plus) pour répartir au mieux la charge au sol. L’épaisseur de l’embase peut également être adaptée pour accroître la rigidité ou la surface d’appui si nécessaire sur des sols fragiles. Une embase plus large réduit la pression au sol et améliore la stabilité globale de l’équipement.
• Type et longueur de tige filetée : sélectionnez le diamètre de tige (M16, M20, M24, etc.) adapté à la charge, ainsi que la longueur utile en fonction du débattement de nivellement requis. Des tiges plus longues permettent une plage de réglage en hauteur plus importante, pratique pour compenser de grandes différences de niveau ou pour accéder sous la machine lors du réglage. Le type de tige peut être articulé à rotule ou tige fixe d’après vos besoins. Par exemple, un pied tige fixe fixable au sol pour la robotique lourde pourra comporter une tige massive soudée à l’embase pour éliminer tout jeu, ainsi que des trous de fixation pour ancrer l’équipement au sol.
• Pas de vis et filetages spécifiques : en plus des filetages métriques standard (pas ISO), APAAX peut fournir des tiges filetées à pas spécial (pas fin type M24x1.5, filetage trapézoïdal pour vérins, pas métrique américain UNC/UNF, etc.) en fonction des exigences d’assemblage. Les pas fins permettent par exemple un réglage plus précis sous de très lourdes charges (micrométrie de nivellement), tandis que d’autres normes de filetage peuvent faciliter l’intégration du pied sur une machine existante (réutilisation d’un trou taraudé existant dans le bâti, etc.) ou destinées à l’export.
• Finition de surface de l’inox : plusieurs finitions inox sont disponibles suivant vos contraintes esthétiques ou sanitaires. L’embase peut être livrée en finition microbillée mate (satinée) pour atténuer les reflets et offrir une apparence uniforme, ou au contraire polie miroir / électropolie pour un état de surface ultra-lisse minimisant l’adhérence des saletés (idéal en agroalimentaire et pharmaceutique pour le nettoyage). Un traitement de passivation de l’inox est réalisé par défaut afin d’optimiser la résistance à la corrosion, et peut être renforcé sur demande pour les environnements les plus agressifs (salins, chlorés…). Contrairement aux pieds acier, aucune peinture n’est nécessaire pour la protection anticorrosion, mais un revêtement époxy de couleur peut éventuellement être appliqué à titre esthétique ou pour un code couleur spécifique d’atelier.

• Accessoires optionnels : APAAX propose également des accessoires compatibles, tels que des contre-écrous de blocage assortis à la tige filetée en inox, garantissant que le réglage en hauteur reste fixe malgré les vibrations. Des semelles antivibrations spécifiques (caoutchouc haute dureté ou en EPDM anti-trace bleu certifié alimentaire) peuvent être montées sur l’embase pour augmenter l’absorption des chocs ou répondre à des normes d’hygiène (matériau détectable et ne marquant pas le sol). Enfin, des platines de fixation sur mesure peuvent être conçues si vous souhaitez une embase avec un perçage de fixation particulier (entraxe de trous spécifique, diamètre de perçage non standard, etc.), afin de réutiliser des trous existants au sol ou d’adapter le pied à des infrastructures spéciales.

Grâce à cette flexibilité de conception, vous obtenez un pied véritablement adapté à vos besoins, sans compromis. Nos ingénieurs peuvent vous accompagner dans le choix du pied idéal ou le développement d’une variante spéciale répondant exactement à votre cahier des charges. Qu’il s’agisse d’équiper un espace restreint sous une machine, de supporter une charge hors norme ou de satisfaire un protocole d’hygiène strict, APAAX dispose du savoir-faire et de la réactivité pour vous fournir la solution optimale.

APAAX : une gamme complète de pieds en inox pour chaque application industrielle

En plus des modèles à embase inox massif présentés ici, APAAX propose une large gamme de pied inox reglable couvrant tous les besoins industriels :

• Les embases plastique et caoutchouc inox conviennent aux applications légères à moyennes, offrant un appui économique pour des convoyeurs légers, des postes de travail ou des bâtis modulaires tout en étant résistantes à la corrosion. Elles servent typiquement de pied inox profilé aluminium ou de petites machines dans des environnements humides.

• Les embases tôle inox remplissent la fonction de pied inox charge lourde pour des machines industrielles de poids moyen à lourd, lorsque l’acier inox est requis pour des raisons d’environnement. Plus économiques que les embases massives, elles offrent un bon compromis coût/robustesse pour des équipements de production classiques en ambiance corrosive modérée.

• Les pieds et supports Teknoclean (pieds de cuves inox) et les pieds hygiéniques certifiés 3A sont conçus pour les secteurs exigeant une hygiène irréprochable. Dotés d’une embase inox spécifique (parfois fixable au sol) et de tiges inox à surfaces polies ou à filetage protégé, ils répondent aux normes 3A et EHEDG de l’industrie agroalimentaire et pharmaceutique. Ils sont idéals comme pieds de cuve de brasserie, comme supports d’équipements laitiers ou pour les machines de conditionnement en salle blanche.

• Les embases antivibratoires inox intègrent une semelle élastomère épaisse et souple pour maximiser la fonction du pied antivibratoire inox. Leur construction en inox et caoutchouc haute dissipation permet d’isoler efficacement les vibrations de machines telles que des compresseurs, des groupes froids ou des moteurs en milieu corrosif, tout en assurant un niveau et un appui stable.

Que vous ayez besoin d’un pied pour machine de production, d’un pied pour machine-outil, d’un pied massif réglable ou de toute autre configuration spécifique, vous trouverez chez APAAX le modèle de pied réglable adéquat en version acier inoxydable. N’hésitez pas à nous contacter pour toute demande de conseils, d’informations techniques ou de devis sur nos pieds réglables en inox massif et leurs déclinaisons. Grâce à notre expertise et à la qualité de nos produits, vos machines bénéficieront d’une base fiable, pérenne et parfaitement adaptée à leur environnement d’utilisation.
