La configuration d’un système de transmission industriel se limite rarement à une ligne droite. Les contraintes d’espace, de machine ou de poste obligent souvent à dévier la direction du mouvement tout en conservant un transfert fluide de puissance. C’est là que les renvois d’angle industriels APAAX prennent tout leur sens.



Compact, fiable, peu encombrant, le renvoi d’angle mécanique permet de transmettre un mouvement rotatif avec changement de direction — le plus souvent à 90° — tout en garantissant le meilleur rendement et une résistance élevée à l’effort. Qu’il soit utilisé pour actionner un arbre, alimenter un vérin, ou modifier l’orientation d’un couple moteur, cet élément s’intègre dans toutes sortes de montages mécaniques et de machines spéciales.



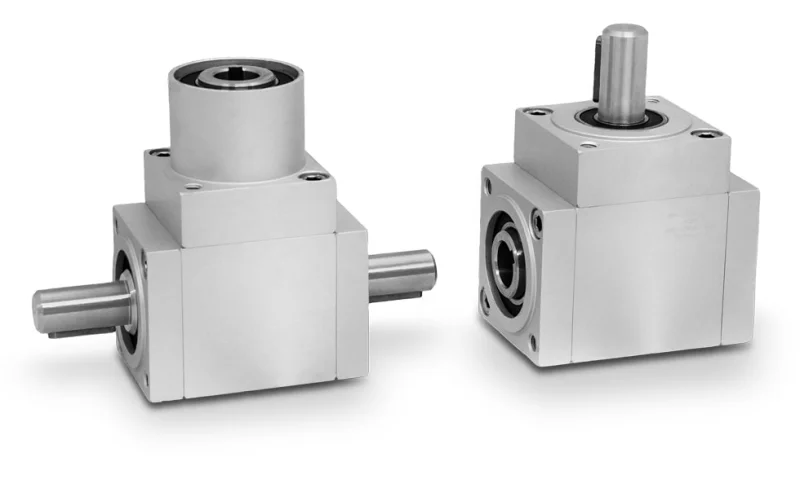

Fonctionnement et composition d’un renvoi d’angle mécanique

Le renvoi d’angle industriel convertit une rotation d’entrée en un mouvement orthogonal, souvent à 90°, via un système d’engrenages. Il se compose d’un boîtier rigide, souvent en aluminium ou en acier, qui abrite un ou plusieurs jeux d’engrenages, coniques, droits ou à vis sans fin, selon le type de transmission recherchée.

Deux arbres, perpendiculaires l’un à l’autre, assurent quant à eux l’entrée et la sortie du mouvement.

Ce système est conçu pour une mise en œuvre rapide et fiable dans les machines où l’espace impose une orientation spécifique des composants de transmission.



Avantages mécaniques du renvoi d’angle industriel

L’un des principaux atouts du renvoi d’angle compact est sa capacité à modifier la trajectoire d’un mouvement rotatif sans recourir à des solutions complexes ou coûteuses. Contrairement aux systèmes de transmission à courroie ou à chaîne, il offre une réponse mécanique directe, sans glissement ni allongement dans le temps.



Il se distingue aussi par sa robustesse : les modèles distribués par Apaax sont conçus pour fonctionner dans des conditions sévères, en continu ou par à-coups, avec des vitesses variables. La transmission angulaire est assurée sans perte significative d’énergie, ce qui améliore l’efficacité globale de la machine. Par ailleurs, l’encombrement réduit du boîtier renvoi d’angle permet une intégration facile dans des structures mécaniques denses ou aux formes contraintes. Le positionnement de l’arbre de sortie offre une grande liberté de conception pour les ingénieurs.



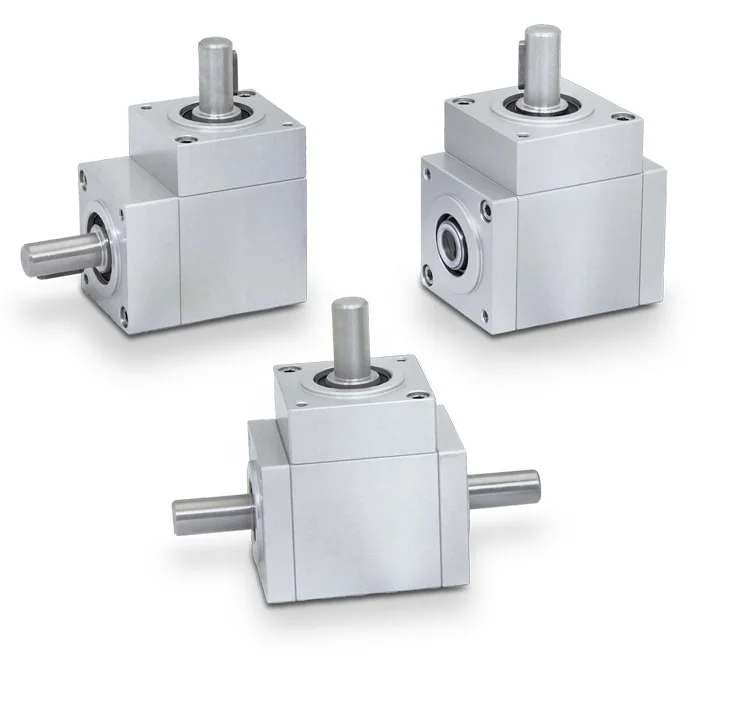

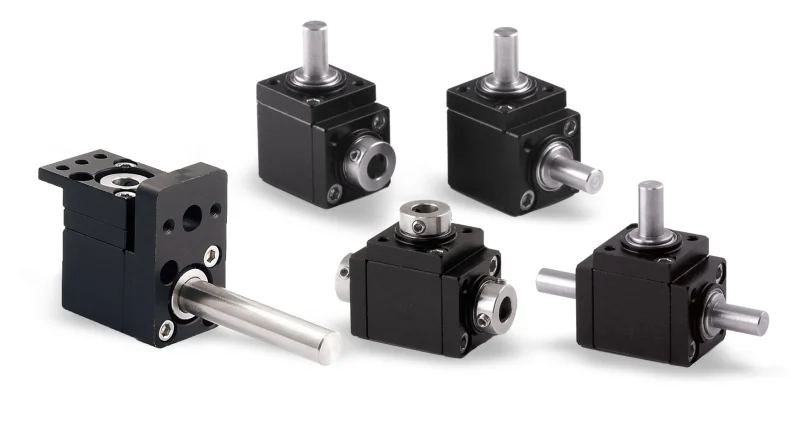

Typologies de renvois d’angle : configurations selon l’effort et l’espace disponible

Le choix d’un renvoi d’angle à 90° dépend étroitement de l’application cible. Pour des montages simples, à effort modéré, les modèles à engrenages droits sont privilégiés. Ils conviennent à des systèmes de réglage manuel, à des dispositifs mobiles ou à des machines modulaires où la cadence de fonctionnement reste faible. En revanche, les applications plus exigeantes en termes de couple ou de durée de fonctionnement sollicitent des modèles à engrenages coniques.



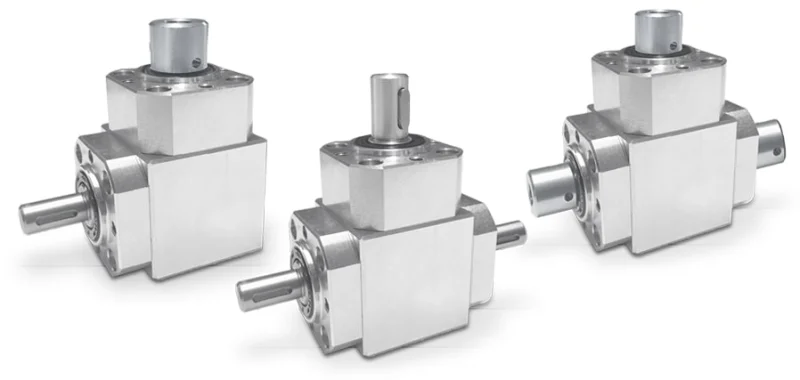

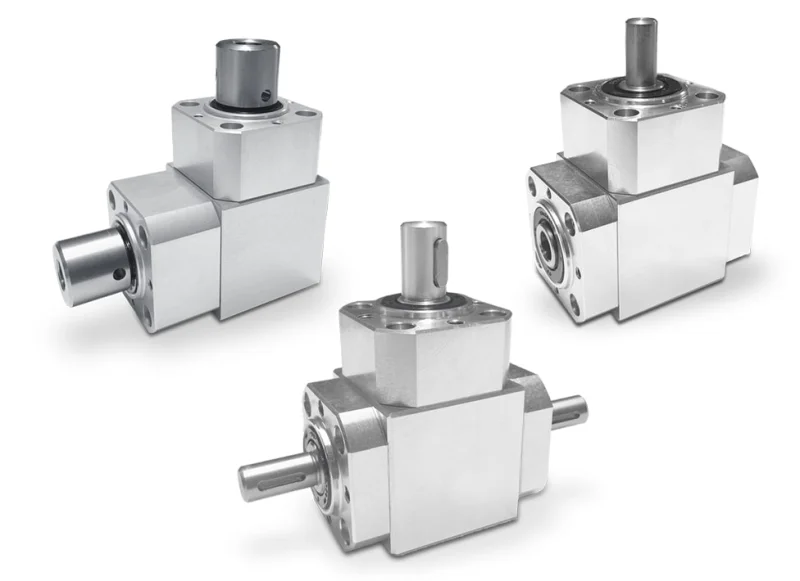

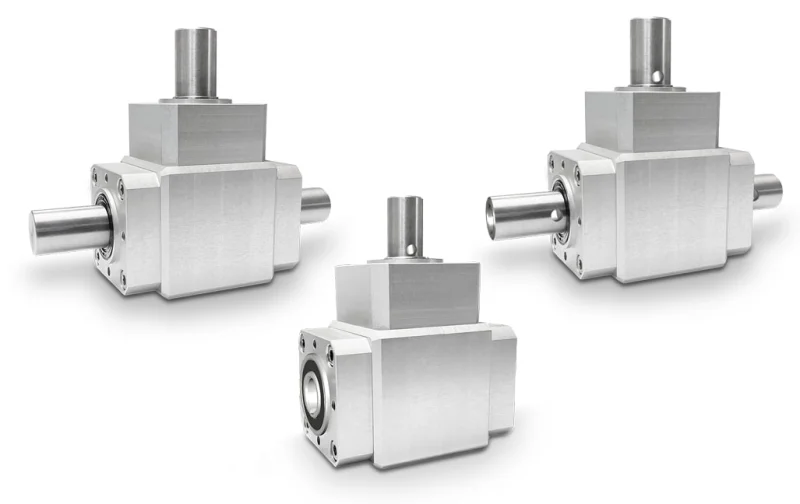

Ces derniers assurent une transmission continue du mouvement, avec un bon rendement mécanique, tout en limitant l’échauffement. Lorsque la fonction de maintien est recherchée, comme dans les systèmes de butée ou de verrouillage, le renvoi d’angle à vis sans fin est une solution efficace. Il permet une transmission auto-freinée, limitant tout retour d’effort.



Rapports de réduction et démultiplication dans les renvois d’angle

Bien que la fonction première d’un renvoi d’angle industriel soit d’assurer un changement de direction dans la transmission, certains modèles permettent également de modifier la vitesse de rotation ou le couple transmis, grâce à des rapports de réduction intégrés. Lorsqu’il est équipé d’un engrenage conique ou d’un système à vis sans fin, le renvoi d’angle peut fonctionner comme un mini réducteur de vitesse, en démultipliant le régime moteur pour fournir davantage de couple en sortie.



Ces rapports sont souvent fixes, déterminés par la conception des engrenages (nombre de dents, diamètre primitif, angle d’attaque…), mais ils permettent une réelle optimisation de l’énergie transmise selon les besoins du système. Par exemple, une application nécessitant un positionnement précis ou un déplacement lent bénéficiera d’un renvoi d’angle avec un rapport de réduction élevé. À l’inverse, une vitesse de sortie plus rapide pourra être obtenue avec un modèle à rapport 1:1. La gamme distribuée par Apaax comprend plusieurs références avec des rapports standards (1:1, 2:1, 3:1, voire au-delà), chacun adapté à une contrainte mécanique spécifique. Cette flexibilité renforce encore l’intérêt du boîtier renvoi d’angle dans des architectures cinématiques complexes.



Utilisation des renvois d’angle dans les systèmes industriels

Dans les chaînes de production automatisées, le renvoi d’angle industriel s’avère indispensable pour entraîner des éléments rotatifs positionnés perpendiculairement à la ligne de moteur principale. Il intervient notamment dans les convoyeurs, les défileurs, les modules de rotation, et permet un entraînement discret et précis d’un axe secondaire. Dans le secteur de l’emballage, on le retrouve dans des mécanismes compacts qui exigent un contrôle rigoureux de l’orientation.



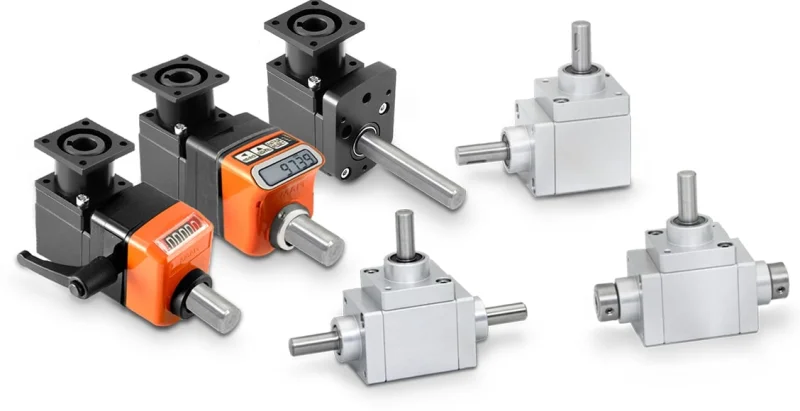

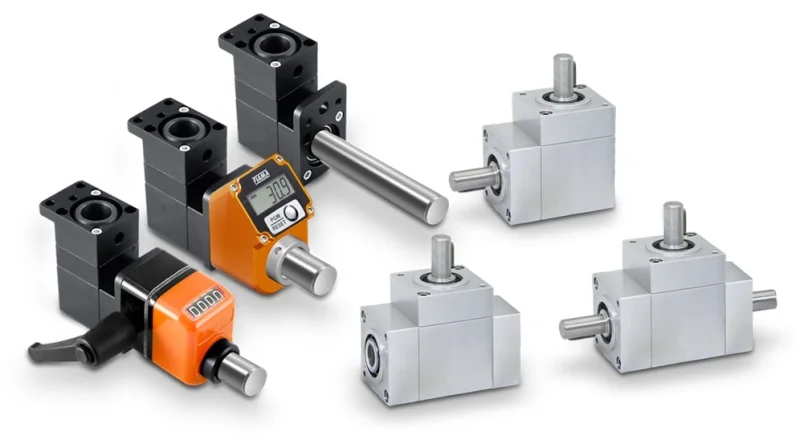

Les machines textiles ou d’assemblage l’utilisent également pour déporter des efforts ou synchroniser des mouvements croisés. Les systèmes d’ajustement manuel ne sont pas en reste : dans les réglages de butée ou les tables élévatrices, le renvoi d’angle permet à un opérateur de manœuvrer à distance un axe situé dans une autre direction. Cette capacité d’intégration en environnement contraint en fait un composant de choix pour les machines spéciales ou les structures modulaires.



Intégration dans la chaîne cinématique : compatibilité avec les composants Apaax

Le renvoi d’angle s’insère naturellement dans une architecture mécanique combinant d’autres éléments de transmission. Il est souvent utilisé en liaison avec un réducteur de vitesse pour permettre une motorisation puissante mais contrôlée. Associé à un arbre rigide ou arbre flexible, il peut transmettre la rotation à un organe distant ou difficilement accessible. Il est également fréquent de le retrouver dans des montages où il agit comme intermédiaire entre un moteur et un vérin mécanique, lorsque l’orientation de l’axe du vérin ne permet pas une connexion directe.



Grâce aux interfaces normalisées proposées par Apaax, tous ces composants sont compatibles entre eux, ce qui réduit considérablement les temps de conception et les risques d’erreur d’assemblage.



Voici quelques exemples d’associations typiques :



• Réducteur + renvoi d’angle + arbre rigide pour ajustement de position ;
• Transmissions flexibles + renvoi d’angle pour déport de manivelle ;
• Vérin mécanique + renvoi pour entraînement transversal motorisé.



Facteurs à prendre en compte pour le choix d’un renvoi d’angle

Le choix d’un renvoi d’angle mécanique ne repose pas uniquement sur la taille ou le type d’engrenage. Il nécessite une évaluation complète des contraintes de l’application, notamment la vitesse de rotation, le couple à transmettre, la fréquence d’utilisation et la direction du montage.



Par exemple, une application à vitesse constante en continu imposera des exigences différentes d’un système de réglage ponctuel. De même, un environnement exposé à l’humidité, à la poussière ou à des produits chimiques pourra nécessiter un renvoi d’angle en acier inoxydable ou équipé de joints spécifiques. La compatibilité avec les arbres existants, qu’ils soient pleins, creux, clavetés ou hexagonaux, entre aussi en ligne de compte. Enfin, les contraintes de fixation, qu’elles soient par flasque ou par platine, doivent être anticipées dès la phase de conception pour assurer un montage stable et durable.



Fiabilité et expertise Apaax dans la sélection des renvois d’angle industriels

Faire appel à Apaax, c’est bénéficier d’une expertise éprouvée dans le domaine des composants mécaniques de précision. Chaque renvoi d’angle industriel proposé par le site fait l’objet d’une sélection rigoureuse, basée sur la qualité des matériaux, la performance des engrenages et la capacité à répondre aux normes industrielles. Les boîtiers sont conçus pour résister aux contraintes mécaniques les plus sévères, tandis que les interfaces sont pensées pour faciliter le montage et l’entretien.



Les différentes solutions de transmission disponibles couvrent un large spectre d’utilisations, du plus simple au plus exigeant, et sont accompagnées de toutes les informations techniques utiles : couples admissibles, tolérances, schémas de montage. L’assistance technique apportée par Apaax garantit un choix pertinent, adapté à votre besoin réel et compatible avec les autres éléments de votre ligne de production.



FAQ – Renvoi d’angle : les réponses à vos questions

Un renvoi d’angle peut-il être utilisé pour des applications à forte vitesse ?

Oui, mais cela dépend du type d’engrenage. Les modèles à engrenages coniques ou droits sont plus adaptés aux vitesses élevées que ceux à vis sans fin. Il faut également tenir compte du rendement, de l’échauffement et de la lubrification.



Existe-t-il des renvois d’angle avec double sortie ?

Oui. Certains modèles disposent de deux sorties symétriques, permettant d’entraîner deux organes opposés avec un seul axe moteur. C’est utile pour les systèmes équilibrés ou les doubles vérins.



Comment entretenir un renvoi d’angle ?

La majorité des modèles proposés par Apaax sont pré-lubrifiés à vie. Il n’y a donc pas de maintenance régulière à prévoir, sauf dans les environnements poussiéreux ou soumis à de fortes vibrations, où une vérification périodique est conseillée.



Peut-on utiliser un renvoi d’angle avec un moteur électrique ?

Absolument. Les renvois d’angle motorisables sont conçus pour être accouplés directement à un moteur standard ou à un réducteur mécanique. Ils permettent ainsi un entraînement déporté sans modifier le système d’origine.



Y a-t-il des modèles adaptés aux environnements sévères ?

Oui. Certains modèles sont disponibles avec boîtier traité, arbres inox, joints étanches ou protections supplémentaires. N’hésitez pas à demander une version spécifique pour les environnements agroalimentaires, marins ou exposés à des agents chimiques.
