Lorsqu’un opérateur intervient régulièrement sur une machine pour régler un format, positionner un guide ou ajuster une butée, la question de la précision visuelle se pose immédiatement. Sans un indicateur de position fiable, chaque manipulation devient approximative, source d'erreur, de perte de temps ou de rebut. Les indicateurs de position mécaniques proposés par Apaax répondent à cette problématique avec efficacité : ils permettent un suivi clair, instantané et sans alimentation électrique de la position d’un arbre rotatif ou d’un axe.

Conçus pour un montage direct en arbre creux, ces indicateurs sont équipés de chiffres à rouleaux visibles en façade ou en incliné, et fonctionnent par simple action mécanique. Ils s’associent à une gamme complète d’accessoires pour indicateurs de position, tels que des volants de manœuvre, des boutons, des douilles ou des brides de fixation, pour garantir une intégration optimale sur tout type de machine.

Intuitifs, robustes et adaptables, ces dispositifs font partie des solutions incontournables de la gamme systèmes rotatifs développée par Apaax. Ils sont pensés pour répondre aux besoins concrets des ateliers : lire une valeur précise au bon endroit, sans incertitude ni maintenance lourde.

Une gamme complète d’indicateurs de position mécaniques pour tous les besoins

La force de la solution proposée par Apaax réside dans la richesse de sa gamme d’indicateurs de position mécaniques. Chaque modèle est conçu pour répondre à des exigences précises en matière de lecture, de format, de diamètre d’arbre et d’environnement d’utilisation. Cette diversité permet aux industriels et aux bureaux d’études de sélectionner le modèle d’indicateur de position le plus pertinent en fonction de leur machine et de son mode d’exploitation.

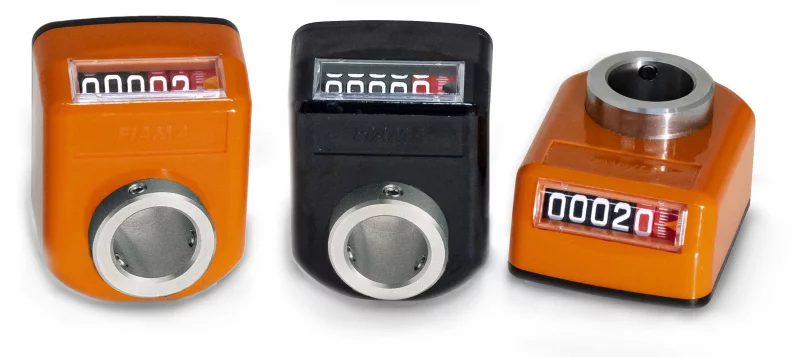

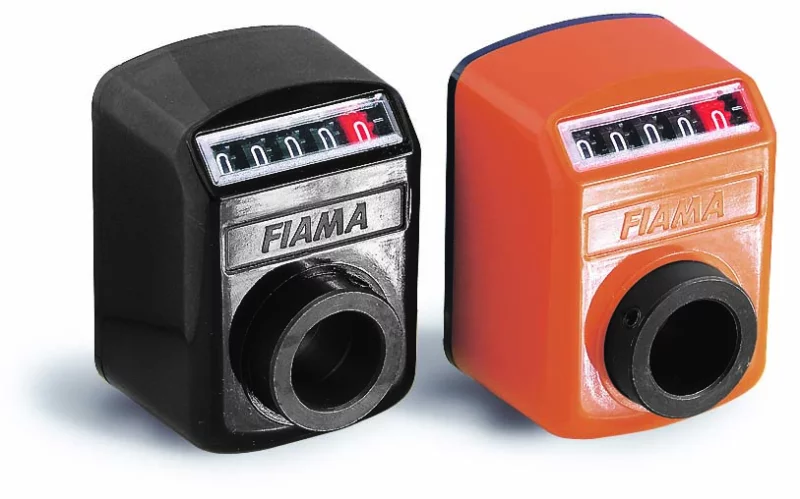

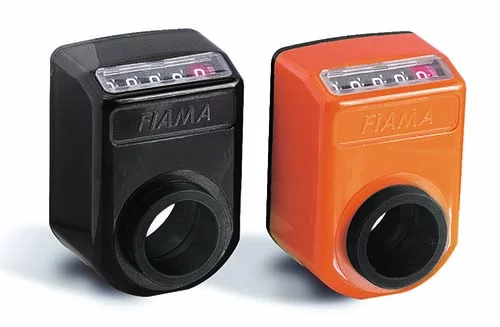

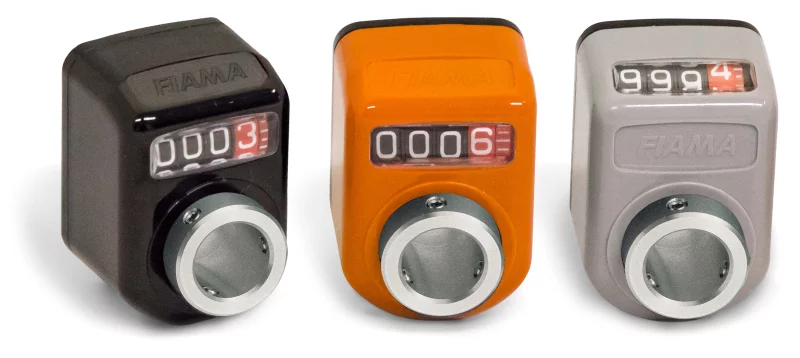

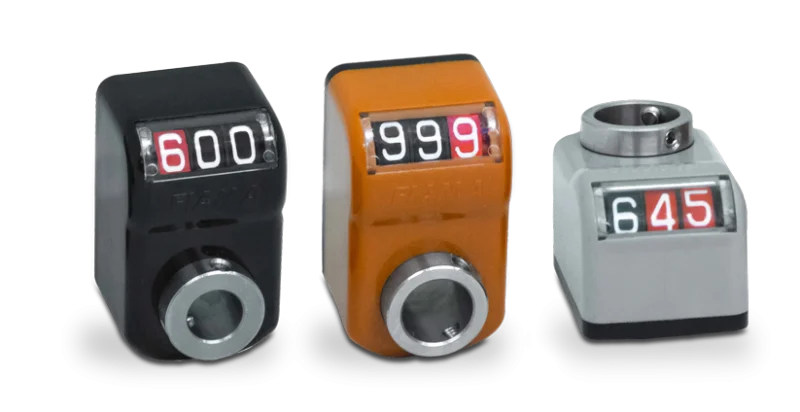

Les modèles OP3, OP5, OP6, OP6T, OP7, OP9, OP10 et OP12 couvrent un spectre large de configurations. Tous fonctionnent selon le même principe : un système d’engrenage interne transforme la rotation de l’arbre sur lequel l’indicateur est monté en un défilement de chiffres visibles sur un tambour rotatif. La lecture est directe, sans recalibrage ni affichage complexe.

Chaque indicateur de position arbre creux est disponible avec différentes orientations d’affichage : lecture frontale, inclinée à 18° ou à 45°, ce qui facilite leur installation même dans des espaces restreints ou peu accessibles. Le choix de l’orientation permet aussi d’optimiser l’ergonomie du poste opérateur, en évitant les postures contraignantes.

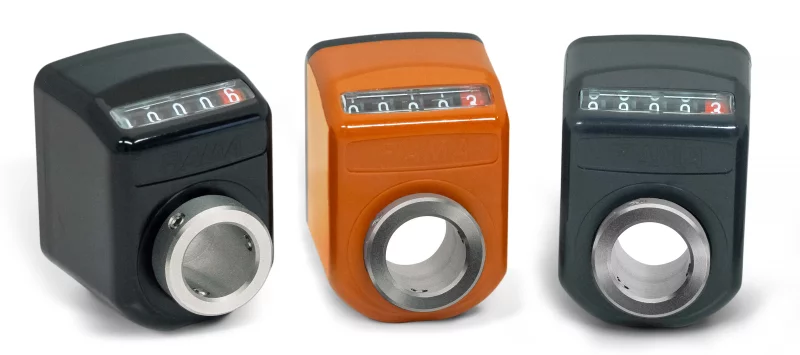

Le modèle OP6 est l’un des plus polyvalents. Il propose une lecture sur 5 chiffres, une plage de rapports adaptable, une compatibilité avec plusieurs diamètres d’arbre creux standard (jusqu’à Ø25 mm) et une résistance IP64. Sa version OP6T intègre un rouleau gradué rouge, facilitant la lecture en environnement peu lumineux. Pour les applications nécessitant un format plus compact, le modèle OP7 offre une solution réduite en taille tout en conservant une lisibilité parfaite.

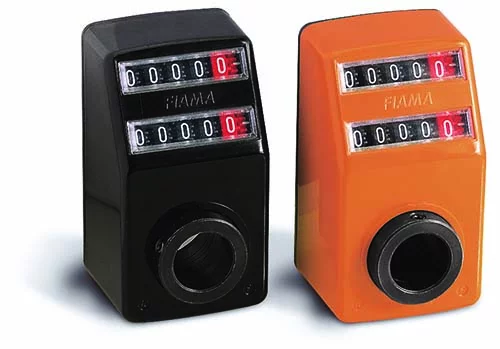

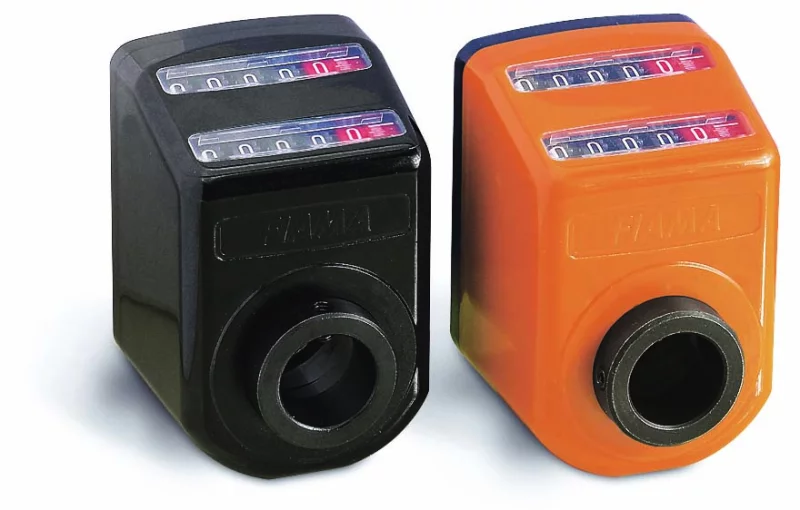

Les versions OP10 et OP12, quant à elles, intègrent deux compteurs à cinq chiffres dans un seul boîtier. Cette fonctionnalité est idéale pour afficher simultanément deux informations complémentaires, comme une position angulaire et une cote linéaire ou encore une valeur absolue et une valeur relative. Ces doubles compteurs répondent aux besoins des équipements complexes ou multifonctions où plusieurs réglages doivent être surveillés en temps réel.

L’ensemble des modèles est conçu pour un montage direct en arbre creux, sans pièce intermédiaire. Cette simplicité d’installation permet de réduire les coûts de mise en œuvre et d’éviter les jeux mécaniques qui pourraient fausser les mesures.

Caractéristiques techniques des indicateurs de position mécaniques : précision, résistance et adaptabilité

Les indicateurs de position mécaniques proposés par Apaax sont conçus pour résister aux contraintes des environnements industriels tout en garantissant une lecture fiable et reproductible sur le long terme. Leur conception repose sur des matériaux sélectionnés pour leur robustesse, leur stabilité dimensionnelle et leur résistance aux agents extérieurs.

Le boîtier standard est fabriqué en polycarbonate ininflammable, offrant une excellente tenue aux chocs, aux vibrations et aux températures élevées. Pour les environnements soumis à des exigences plus strictes en matière d’hygiène ou de résistance chimique, des versions spéciales en technopolymère renforcé ou acier inoxydable (série IN) sont également disponibles. Ces variantes permettent l’utilisation des indicateurs dans les secteurs sensibles comme l’agroalimentaire, la pharmacie ou l’emballage sous atmosphère contrôlée.

Côté étanchéité, tous les modèles bénéficient d’un indice de protection IP64, ce qui leur confère une très bonne résistance à la poussière et aux projections d’eau. Ils peuvent être utilisés dans des plages de température allant de 0 à +80 °C, ce qui couvre la majorité des conditions ambiantes rencontrées sur des lignes de production ou des postes d’usinage.

Un élément fondamental de la performance d’un indicateur de position arbre creux réside dans la précision de son rapport de comptage. Selon les modèles, les indicateurs peuvent être configurés pour afficher une unité de mesure tous les 1 à 15 tours d’arbre. Ce paramètre, appelé pas de lecture, permet d’adapter la graduation du compteur à la course réelle de l’élément mécanique qu’il pilote (guide, butée, chariot, etc.). Il en résulte une cohérence entre le déplacement mécanique réel et la valeur affichée, élément déterminant pour les applications de réglage répétitif.

La lisibilité est également soignée : les chiffres sont imprimés en noir sur fond blanc pour les unités entières, et en rouge pour les dixièmes ou les centièmes, facilitant ainsi la distinction entre les ordres de grandeur. La taille des chiffres est optimisée pour un confort de lecture même à distance, et leur disposition suit une logique intuitive de gauche à droite.

Enfin, la majorité des modèles permettent de choisir le sens de comptage (horaire ou antihoraire), ce qui est essentiel pour les machines où le sens de rotation de l’arbre dépend de la configuration ou de l’implantation. Certaines versions peuvent également être personnalisées à la demande : couleur du boîtier (RAL spécifique), graduation en pouces, présence ou non de goujon d’arrêt, rainurage du moyeu, etc.

Accessoires pour indicateurs de position : adaptabilité et ergonomie de montage

Un indicateur de position mécanique déploie tout son potentiel lorsqu’il est associé à des accessoires conçus pour assurer un montage fiable, sécurisé et ergonomique. Apaax propose une gamme d’accessoires pour indicateurs de position destinée à couvrir tous les cas d’usage : adaptation à différents diamètres d’arbres, intégration à un système existant, sécurisation de la position, ou encore amélioration de la manœuvrabilité.

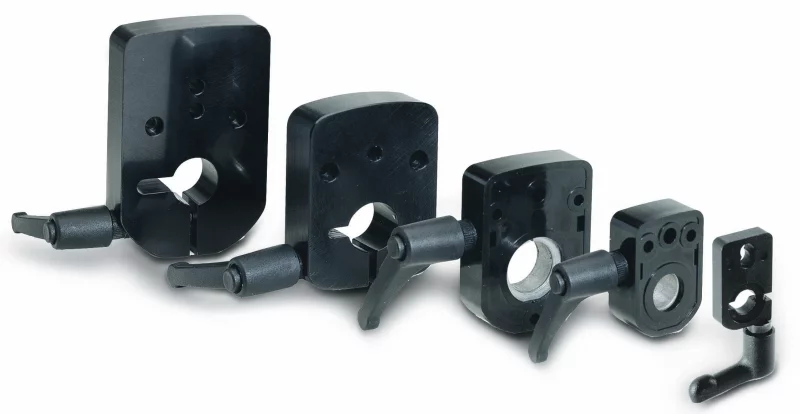

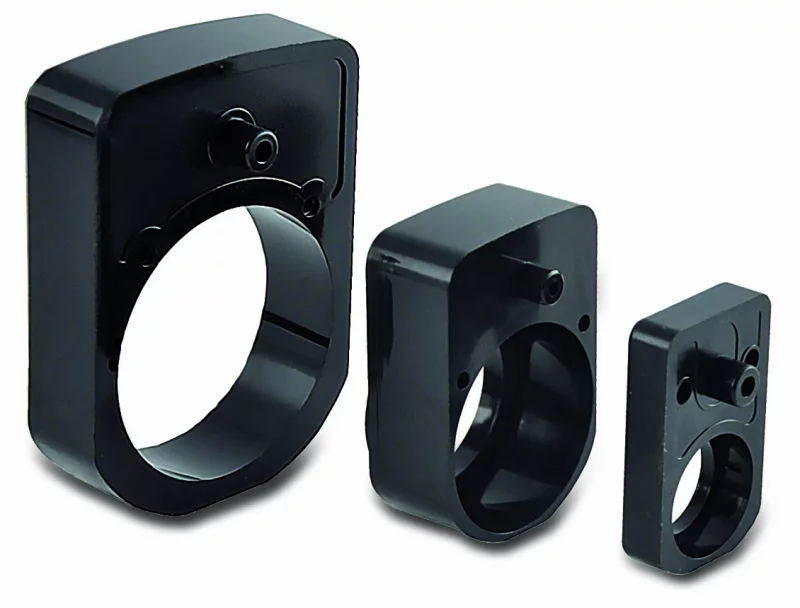

Les brides de blocage FL-B permettent de fixer l’indicateur de manière rigide sur l’arbre, en empêchant toute rotation intempestive ou tout glissement susceptible de fausser la lecture. Ce système de serrage mécanique assure une parfaite stabilité de l’ensemble, tout en restant simple à monter et démonter.

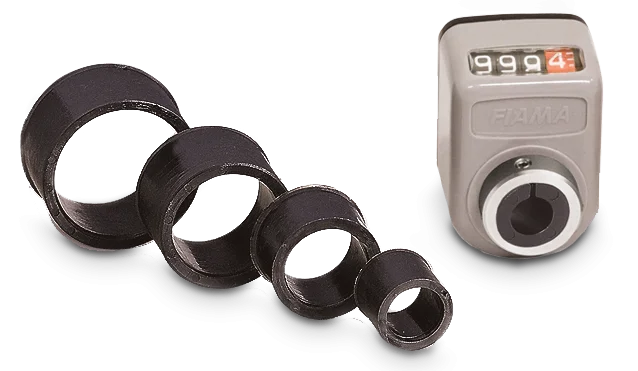

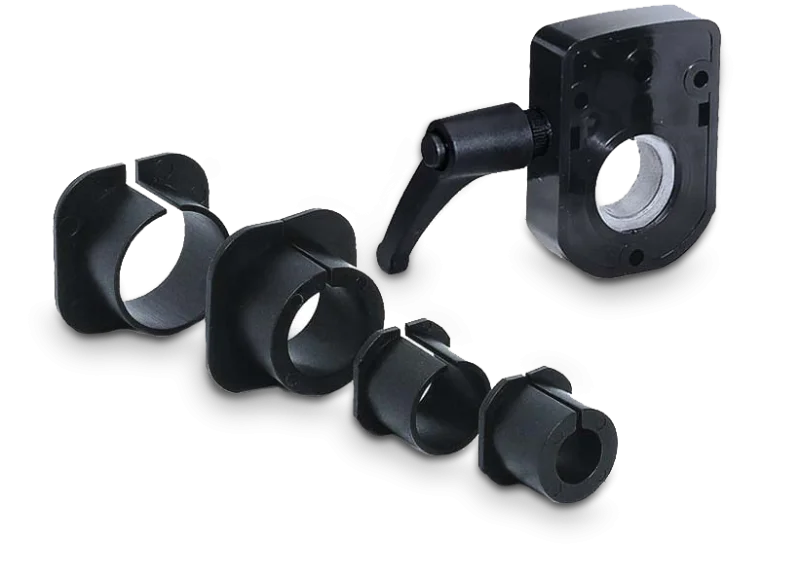

Pour les cas où l’indicateur de position doit être monté sur un arbre de diamètre inférieur à celui du moyeu, les douilles de réduction BF et BF-BL offrent une solution efficace et précise. Ces bagues de compensation assurent un ajustement optimal entre le diamètre de l’arbre et l’alésage de l’indicateur, sans perte de concentricité.

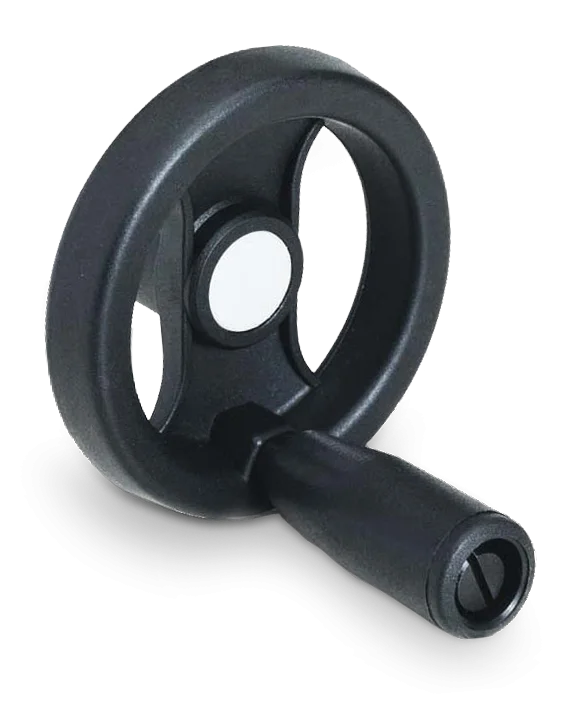

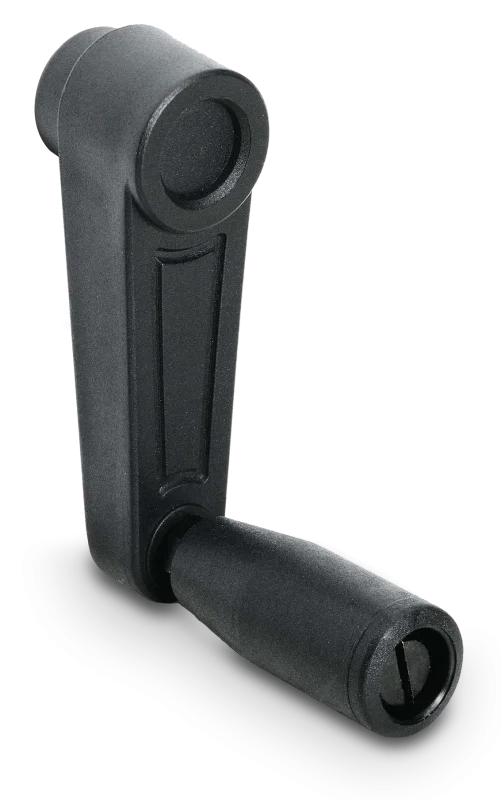

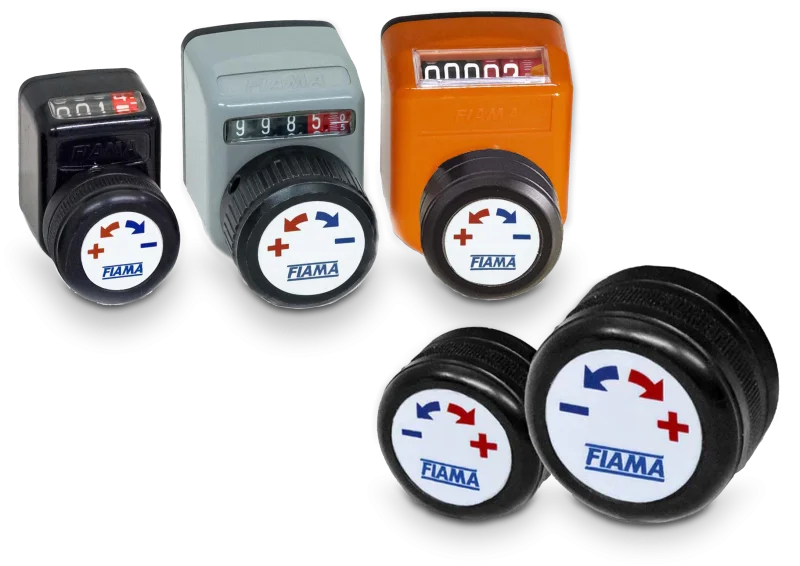

Apaax fournit également une sélection de volants et de boutons de manœuvre spécialement conçus pour être compatibles avec ses indicateurs de position. Les modèles V.R et V.M, en thermoplastique à moyeu acier, sont conçus pour offrir une prise en main confortable tout en supportant les sollicitations mécaniques d’un usage industriel quotidien. Ils sont disponibles en version lisse ou avec poignée de manivelle repliable, pour une ergonomie accrue. Le bouton PM, plus compact, permet une commande manuelle directe sur l’arbre, idéal pour les réglages ponctuels ou sur machines de petite taille.

L’ensemble de ces accessoires garantit non seulement la compatibilité mécanique, mais aussi une réelle facilité d’intégration sur les équipements existants. Ils renforcent la fiabilité globale du système de lecture et contribuent à la précision des réglages manuels.

Des solutions éprouvées pour des secteurs industriels variés

Les indicateurs de position mécaniques trouvent leur utilité dans une multitude d’environnements industriels. Leur simplicité, leur robustesse et leur lisibilité en font des instruments de choix partout où un réglage manuel répétitif ou de précision est requis. Contrairement aux systèmes électroniques, ils sont insensibles aux perturbations électromagnétiques, ne nécessitent aucun câblage, et peuvent être installés sur des machines isolées ou mobiles.

Dans l’industrie de l’emballage, ils permettent à l’opérateur d’ajuster rapidement la position des guides, des formats ou des systèmes de coupe lors des changements de lot. En agroalimentaire, ils sont souvent utilisés sur des postes de dosage ou de remplissage, où la répétabilité des positions est critique. Dans le secteur du bois, ils équipent des machines de coupe, de rabotage ou de perçage, en garantissant un positionnement linéaire fiable.

Les fabricants de machines spéciales ou de systèmes de convoyage apprécient particulièrement leur facilité d’intégration et leur indépendance énergétique. En maintenance industrielle, ces indicateurs peuvent être installés rapidement sur des machines existantes pour fiabiliser un poste de réglage devenu incertain avec le temps.

Cette polyvalence fait des indicateurs de position arbre creux un outil incontournable pour tous les ingénieurs et responsables de production à la recherche d’un affichage local, fiable et sans maintenance.

Avantages techniques des indicateurs de position mécaniques

Parmi les nombreux atouts des indicateurs de position mécaniques, leur simplicité de fonctionnement reste un argument majeur. Totalement autonomes, ils ne nécessitent ni pile, ni alimentation, ni logiciel de configuration. Ils fonctionnent uniquement par l’action mécanique de rotation de l’arbre, ce qui en fait des dispositifs économiques, durables et peu sensibles aux défaillances.

Leur robustesse est également un critère de choix : les matériaux sélectionnés, les tolérances mécaniques maîtrisées, l’étanchéité IP64, ainsi que la résistance aux huiles et aux solvants industriels assurent un fonctionnement fiable même dans des environnements difficiles.

Côté intégration, leur standardisation facilite la vie des bureaux d’études : nombreux diamètres disponibles, orientation de lecture, compatibilité avec brides, douilles et volants, etc. Cela permet de les insérer dans des projets neufs comme dans des machines à moderniser.

Enfin, l’offre Apaax se distingue par sa capacité de personnalisation : coloris spécifiques, versions en pouces, configurations avec ou sans goujon, variantes inox, etc. Cette flexibilité répond aux exigences précises de chaque client.

Synergies avec les autres solutions de la gamme

Bien qu’autonomes et mécaniques, les indicateurs présentés ici peuvent parfaitement s’intégrer dans une stratégie globale de gestion des mouvements rotatifs. Ils trouvent leur place aux côtés d’autres technologies complémentaires comme les Indicateurs de position à batterie, les Indicateurs de position avec communication externe, les volants avec indicateur de position ou encore les Transducteurs rotatifs.

Cette complémentarité permet aux industriels de concevoir des postes mixtes, combinant affichage mécanique local et remontée d’information numérique, en fonction des exigences de chaque zone de la machine. Le tout s’inscrit dans une approche globale de pilotage des systèmes rotatifs et de transmission de puissance, à découvrir dans la page dédiée à la gamme systèmes rotatifs.

FAQ – Indicateurs de position mécaniques

Peut-on installer un indicateur mécanique sur un arbre déjà équipé d’un capteur électronique ?

Oui, à condition que l’arbre permette un second point de fixation ou que le signal du capteur ne soit pas perturbé par l’ajout mécanique. Des solutions combinées existent.

Quelle est la durée de vie moyenne d’un indicateur mécanique ?

En utilisation normale, elle dépasse largement 10 ans. La mécanique interne est conçue pour résister à des milliers de cycles sans perte de précision.

Ces indicateurs conviennent-ils à des environnements poussiéreux ou lavables ?

Oui, leur étanchéité IP64 permet une utilisation dans des environnements industriels standards, y compris avec poussières ou projections d’eau.

Existe-t-il une version compatible avec un arbre de 10 mm ?

Oui, via l’utilisation des douilles de réduction série BF ou BF-BL qui permettent d’adapter les modèles standard à des diamètres plus petits.

Comment choisir entre un modèle à 4 ou à 5 chiffres ?

Cela dépend de l’amplitude du mouvement à mesurer et du niveau de précision souhaité. Un modèle 5 chiffres permet de couvrir des déplacements plus importants avec une meilleure résolution.
