Les arbres de transmission industriels sont omniprésents dans l'industrie. Ils permettent de transmettre un couple moteur ou un mouvement rotatif d’un composant à un autre, que ce soit en ligne droite ou en contournant un obstacle. Leur fiabilité, leur adaptabilité et leur durabilité sont des critères essentiels pour garantir la performance globale des systèmes.



Selon les contraintes de l’application, deux grandes familles se distinguent principalement :



• Les transmissions rigides, assurant une liaison directe et précise.
• Les transmissions flexibles, permettant de compenser des défauts d’alignement, des vibrations ou des variations de position.



Apaax propose une gamme complète d’arbres de transmission, qu’ils soient flexibles, rigides, télescopiques, ou semi-rigides, adaptés à tous les environnements industriels, et compatibles avec des composants complémentaires tels que les réducteurs, renvois d’angle ou encore les vérins mécaniques.





Transmissions flexibles : souplesse et adaptabilité

Un arbre de transmission flexible est conçu pour transmettre un mouvement rotatif même si les axes d’entrée et de sortie ne sont pas parfaitement alignés. Grâce à sa construction torsadée et à ses éléments de protection (gaines, terminaux, embouts), il permet d’absorber les défauts de parallélisme, de contourner des obstacles ou encore de réduire les vibrations mécaniques.

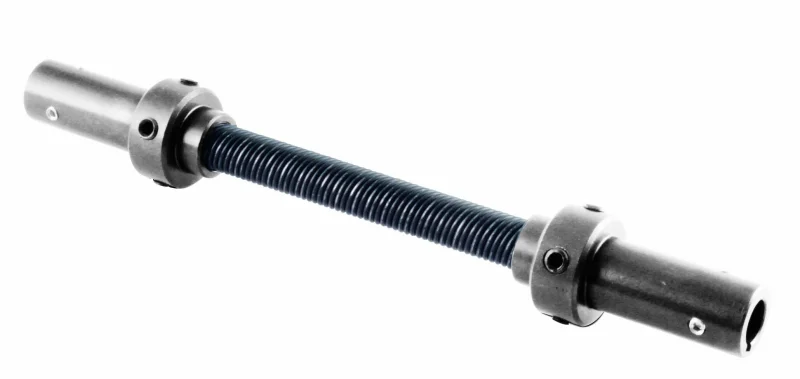

Joints flexibles AF-M

Compacts, simples à mettre en œuvre, les joints flexibles AF-M assurent la transmission du couple entre deux axes proches avec un léger désalignement.

- Idéal pour les machines compactes, les postes de réglage ou les bancs de test.

- Longueur maximale recommandée : 400 mm.

- Versions gainées disponibles pour des montages plus longs ou plus exposés.

Ils offrent un excellent compromis entre précision et liberté de positionnement, sans nécessiter d’entretien. Une solution économique et fiable pour les installations fixes ou mobiles.

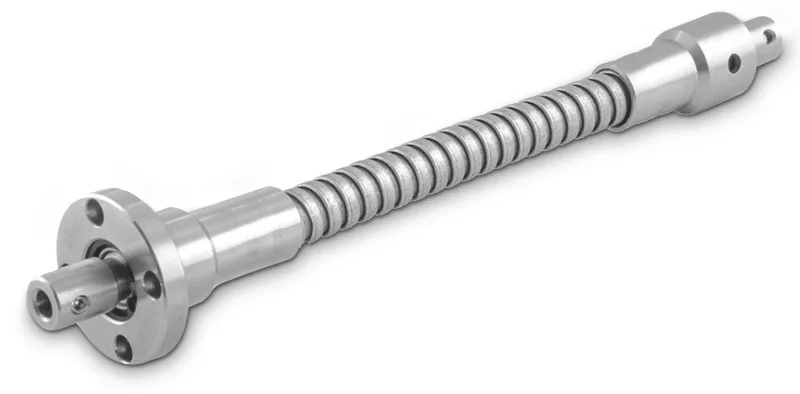

Arbres flexibles autoportants FAP-M

Les arbres flexibles FAP-M intègrent une gaine rigide suffisamment résistante pour être installée sans support intermédiaire. Cela facilite leur intégration sur des chaînes de production, des lignes d’assemblage ou des postes modulaires.



• Fixation par brides standardisées.
• Rotation fluide, même sous couple modéré.
• Compatible avec motorisations et réducteurs.



Ils sont souvent utilisés pour transmettre un mouvement à distance, entre un moteur et un système de réglage, tout en contournant des zones techniques ou structurelles.



Arbres flexibles TR-A / TR-B / TR-C

Ces modèles se déclinent selon le niveau de protection requis :

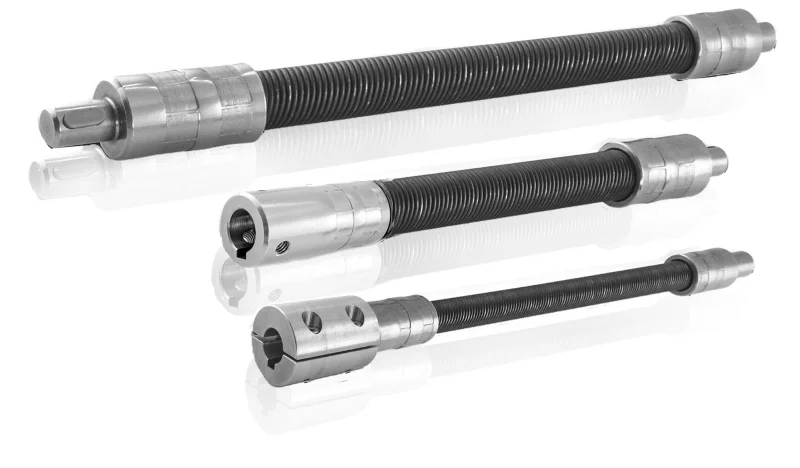

• TR-A : câble flexible sans gaine, pour intégration dans une structure ou un cheminement déjà protégé.

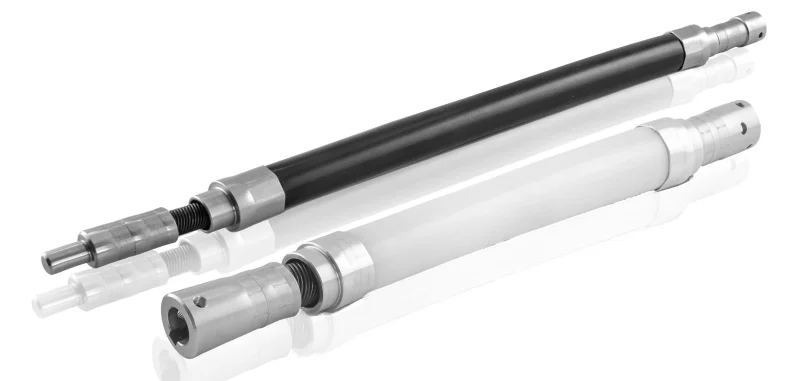

• TR-B : gaine plastique en Rilsan, souple et résistante pour un usage standard.

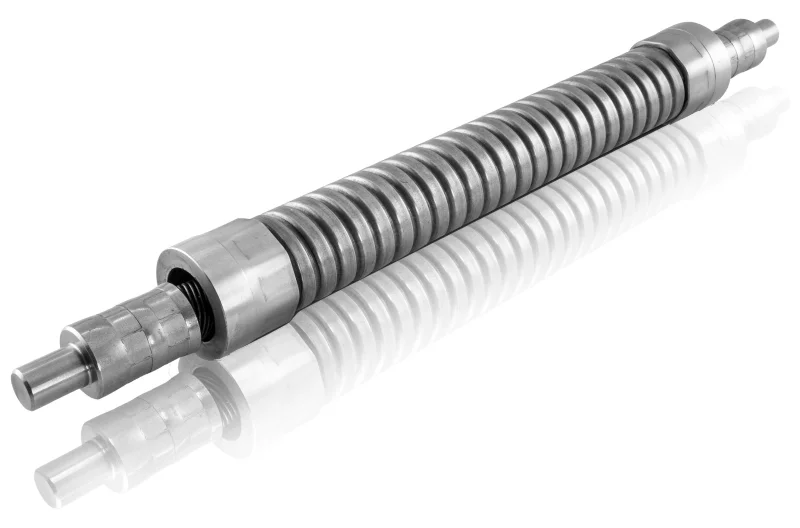

• TR-C : gaine métallique renforcée, conçue pour les environnements agressifs (température, abrasion, huiles…).



Ces arbres peuvent être utilisés dans des postes de commande à distance, des installations agroalimentaires ou des équipements portables nécessitant un arbre d'entraînement souple, léger et résistant.





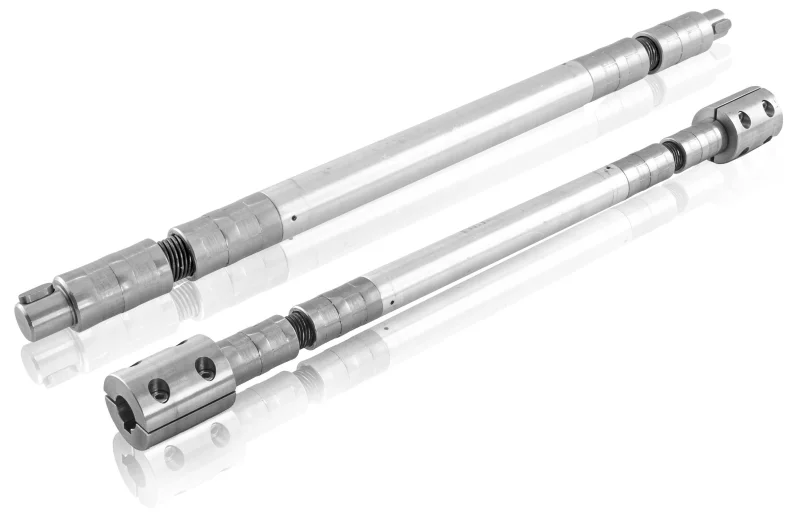

Transmissions rigides : stabilité et précision

Un arbre de transmission rigide est le choix privilégié lorsque l’alignement entre l’entrée et la sortie est constant et précis. Il garantit une transmission directe, sans jeu, avec un rendement optimal. La gamme proposée par Apaax inclut aussi des arbres télescopiques, semi-rigides, et des accessoires permettant d’ajuster longueur, angle ou structure.

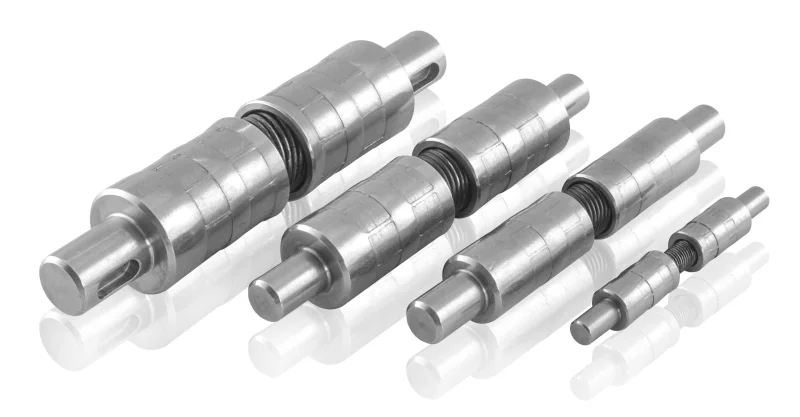

Joints semi-rigides GR

Les joints GR permettent de raccorder deux arbres rigides tout en absorbant un très léger désalignement.

- Idéal en sortie de moteur ou de réducteur.

- Compense les tolérances de montage.

- Conception inox ou alliage selon besoin.

Cette solution intermédiaire, entre rigidité totale et flexibilité, sécurise les entraînements sans alourdir la mécanique.



Cardans GC / GCC

Pour des désalignements plus importants (jusqu’à 45°), les cardans GC et GCC permettent de transmettre le couple à travers un angle :

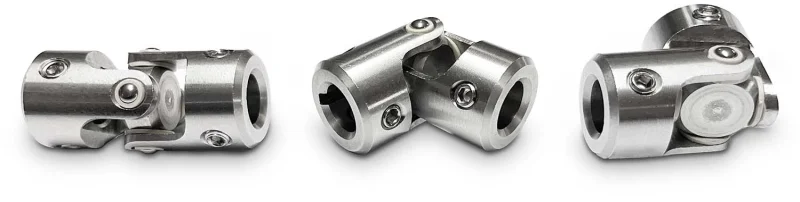

• GC : cardans standard avec croisillon.

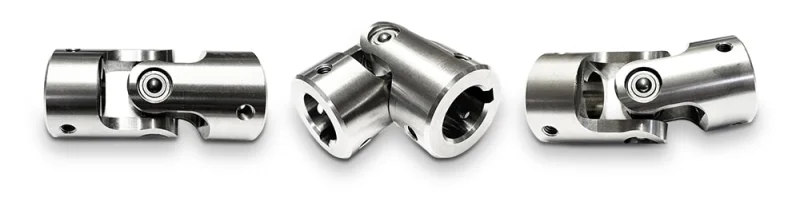

• GCC : version haute performance, avec roulements à billes pour les vitesses ou les charges élevées.



Ces composants sont souvent utilisés dans des installations de type levage, systèmes articulés ou lignes de production avec changement d’orientation.

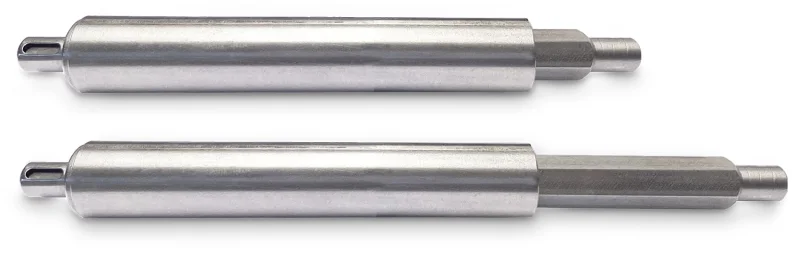

Arbres télescopiques ATE / ATS

Quand l’entraxe entre deux composants varie, un arbre télescopique devient la solution idéale.



• ATE : profil hexagonal, pour applications standards.

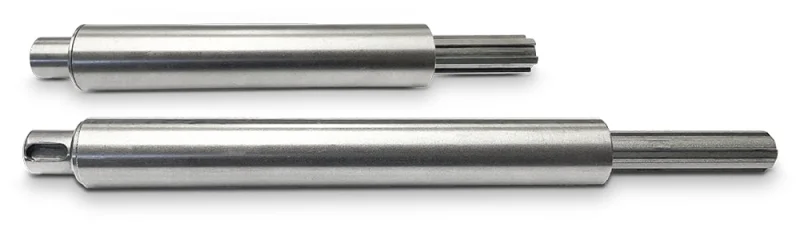

• ATS : profil rainuré, plus robuste, pour charges plus élevées.



Ces arbres sont souvent combinés à des cardans pour créer un arbre transmission flexible-rigide qui suit les contraintes dynamiques d’une machine.

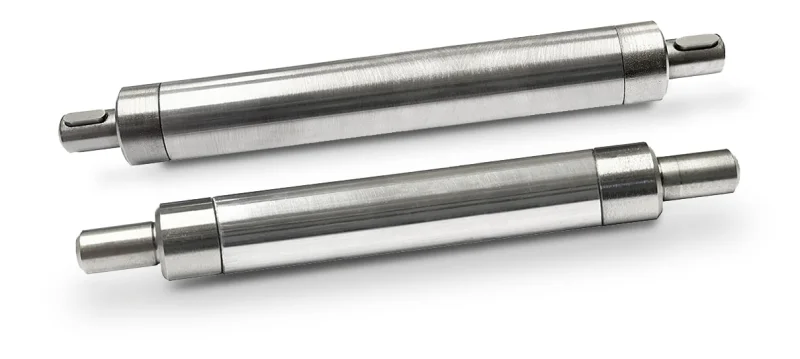

Arbres rigides AR

Les arbres rigides AR sont des éléments de liaison linéaire usinés en acier inoxydable.



- Parfaits pour les installations où l’alignement est fixe.

- Existent avec embouts standards, cardans ou supports adaptés.

- Faibles tolérances mécaniques, aucun jeu.



Ces arbres sont fréquemment utilisés en tant que prolongateurs d’arbres moteurs, dans des systèmes de transmission manuels ou motorisés, sur convoyeurs ou tables de positionnement.





Accessoires de transmission

Pour assurer une installation propre et durable, les accessoires jouent un rôle clé dans l’alignement et la fixation des arbres.

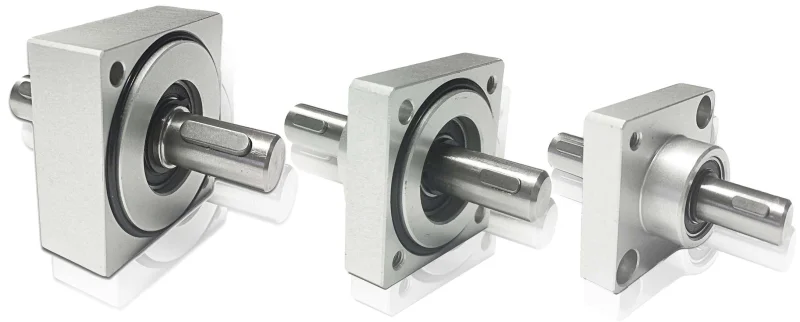

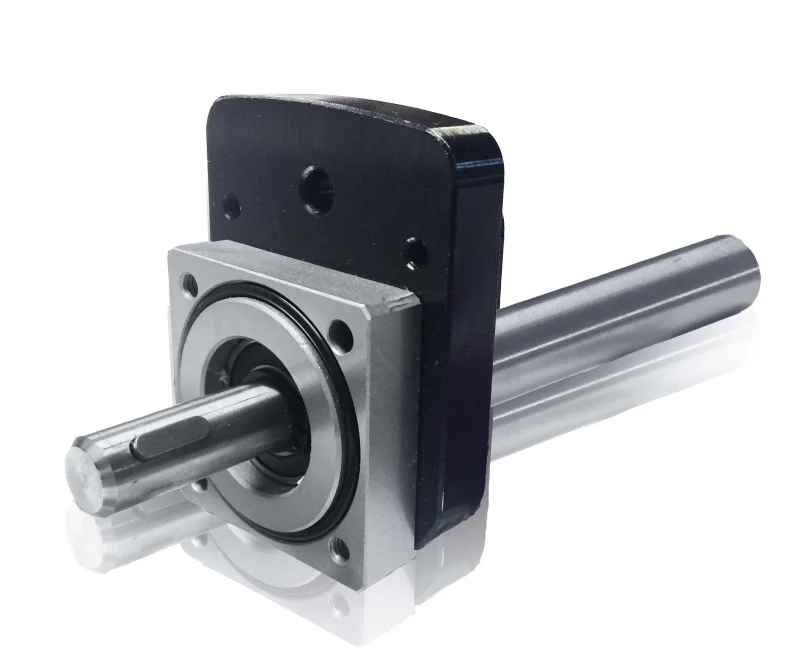

Supports S et S-FL

Montés avec des arbres linéaires, les supports S (et leur version à bride S-FL) permettent de maintenir la transmission en position.



- Intègrent des roulements pour la rotation.

- Fixation simple sur panneau ou châssis.



Ils sont souvent associés à des indicateurs de position, des volants de commande ou des arbres de réglage manuel.

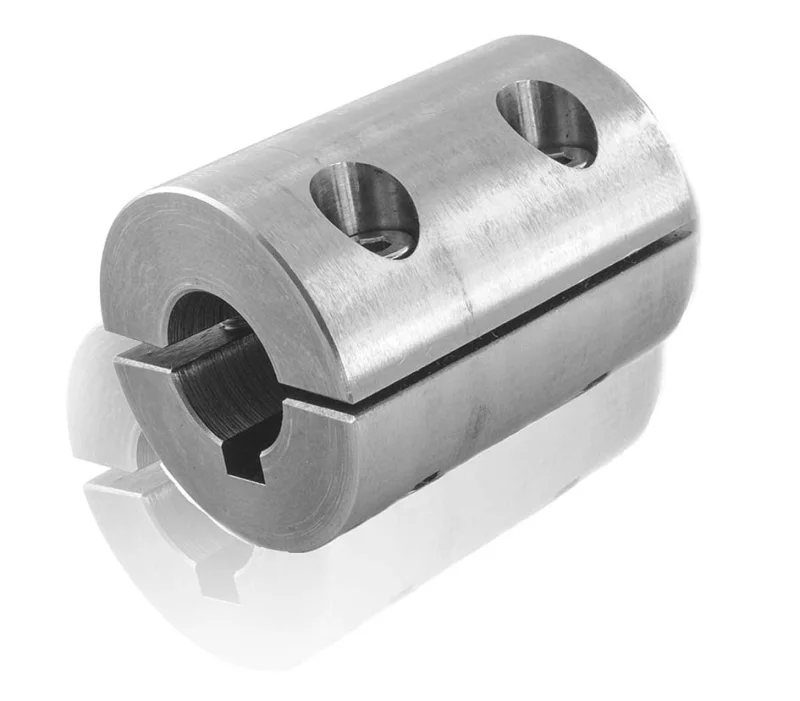

Douilles de liaison BT

Les douilles BT assurent une jonction rigide entre deux arbres de même diamètre.



- Montage simple par serrage ou collage.

- Permet de prolonger un arbre de transmission existant ou d’ajouter une interface vers un renvoi d’angle.





Complétez votre système avec des composants complémentaires

Pour composer une solution d’entraînement complète, Apaax propose aussi :

Des Réducteurs :

Ajustez la vitesse ou le couple de votre moteur pour l’adapter aux exigences de votre mécanisme. Combinaison idéale avec un arbre rigide ou un arbre télescopique.



Des Renvois d’angle :

Transmettez le mouvement dans une direction perpendiculaire. Parfaitement compatibles avec les arbres rigides via douille BT ou cardans.



Des Vérins mécaniques :

Transformez la rotation de votre arbre d'entraînement en déplacement linéaire pour des opérations de levage, d’ouverture ou de positionnement.





Une transmission fiable à la hauteur de vos contraintes

Qu’il s’agisse de relier deux modules alignés, d’entraîner un organe éloigné ou de compenser des contraintes mécaniques, le choix du bon arbre de transmission est stratégique.



Apaax vous propose une gamme structurée, pensée pour s’adapter aux principales configurations industrielles :

• Environnement propre ou agressif
• Entraînement manuel ou motorisé
• Poste fixe ou modulaire
• Charge faible ou importante



Tous les composants de la gamme Transmission mécanique industrielle sont sélectionnés pour leur robustesse, leur modularité et leur durée de vie. Notre équipe vous accompagne dans le dimensionnement, le choix de la technologie et l’intégration de vos arbres de transmission avec des éléments associés (moteur, réducteur, renvoi d’angle, vérin…).





FAQ – Arbres de transmission industriels

Qu’est-ce qu’un arbre de transmission industriel ?

Un arbre de transmission industriel est un composant mécanique destiné à transmettre un mouvement rotatif ou un couple entre deux organes. Il peut être rigide (liaison directe), flexible (liaison avec tolérance), ou télescopique (longueur variable). Il est utilisé dans la majorité des machines motorisées.



Quelle est la différence entre un arbre flexible et un arbre rigide ?

Un arbre flexible compense les défauts d’alignement, contourne les obstacles et réduit les vibrations. Un arbre rigide transmet le couple de manière directe, sans jeu, entre deux axes alignés.



Dans quels cas utiliser une transmission flexible ?

Quand l’installation impose une certaine liberté de mouvement, une distance variable ou des éléments non alignés. C’est fréquent dans les lignes de production, les postes déportés ou les systèmes modulaires.



Pourquoi choisir un arbre en acier inoxydable ?

L’acier inoxydable est résistant à la corrosion, aux efforts mécaniques et aux conditions extrêmes. Il garantit la stabilité dimensionnelle et la longévité du système, que ce soit pour un arbre rigide, flexible ou linéaire.



Quelle solution si l’entraxe varie dans mon installation ?

Les arbres télescopiques ATE ou ATS sont conçus pour cela. Ils s’adaptent à la longueur disponible et peuvent être combinés à des cardans pour absorber aussi les angles.



Puis-je motoriser un vérin avec un arbre de transmission ?

Oui. C’est même une configuration fréquente. Un arbre d’entraînement, couplé à un vérin mécanique, permet de transformer une rotation en mouvement linéaire. Apaax propose les composants pour cette architecture.
